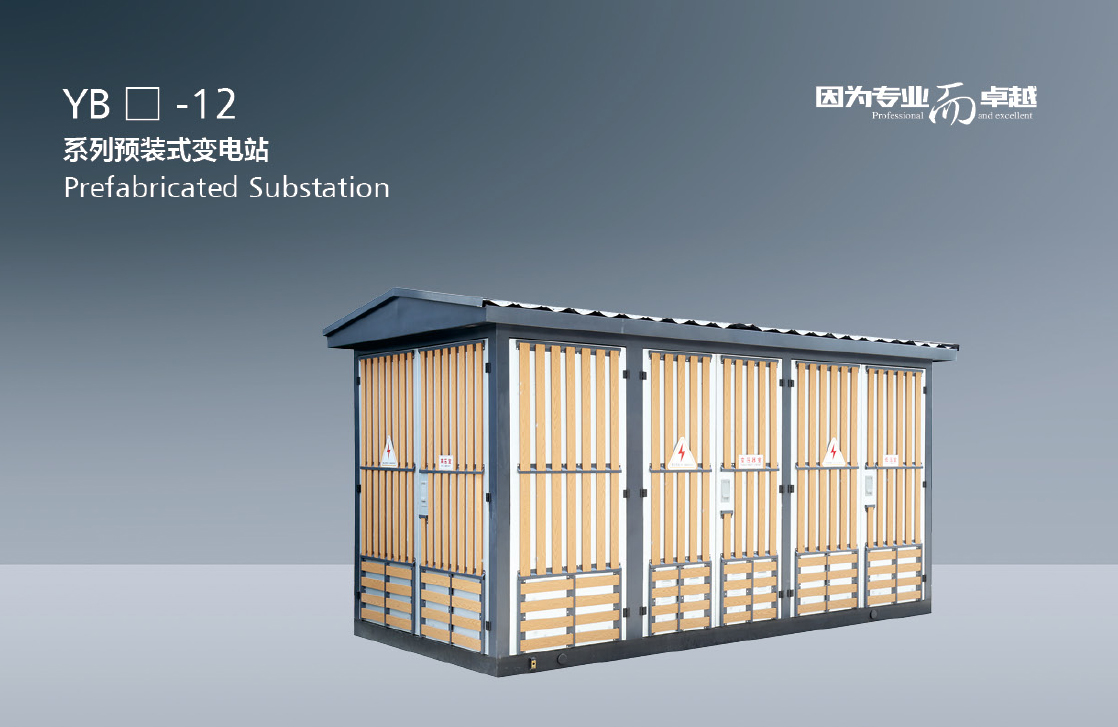

YB□-12预装式变电站

概述

本产品完全符合GB17467《高压低压预装式变电站》标准。适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等，可实现环网或终端型供电方式。

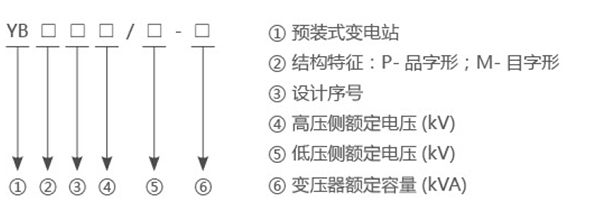

型号及含义


使用条件

◎ 海拔高度：≤1000m,环境温度-25℃-+40℃；
◎ 温度：最高月平均气温+30℃，最高年平均气温+20℃；
◎ 相对湿度：日平均值不大于95%，月平均值不大于90%；
◎ 防震水平：水平加速度04m/s．垂直加速度0.15m/s；
◎ 安装地点无剧烈冲击、无严重污染和化学腐蚀、无导申尘埃及爆炸危险，当不能满足正常使用条件要求时，请用户与我公司协商解决。

技术参数

序号 名称 单位 高压电器 变压器 低压电器
1 额定电压 kV 6/10 6/0.4 10/0.4 0.4
2 额定容量 kVA 50~1600
3 额定电流 A 200、400、630 100-3200
4 额定短路开断电流 A 负荷开关400-630 15~63kA
kA 组合开关取决于熔断器
5 额定短时耐受电流 kA 16,20(4s) 15（1s）
30（1s）
6 额定峰值耐受电流 kA 31.5,50 30
63
7 工频耐压（1min） kV 相对地及相间32/42 25/35(油侵) ≤0.3,2
隔离断口36/48 20/28(干式) >0.3,2.5
8 雷电冲击耐压（峰值） kV 相对地及相间60/75 60/75
隔离断口70/85
9 箱体防护等级 IP23
10 噪声水平 db 55
11 执行标准 GB/T 17467《高压低压预装式变电站》
DL/T537《6-35kV箱式变电站订货技术条件》
注：变压器容量小于200KVA时项5、6不作要求。

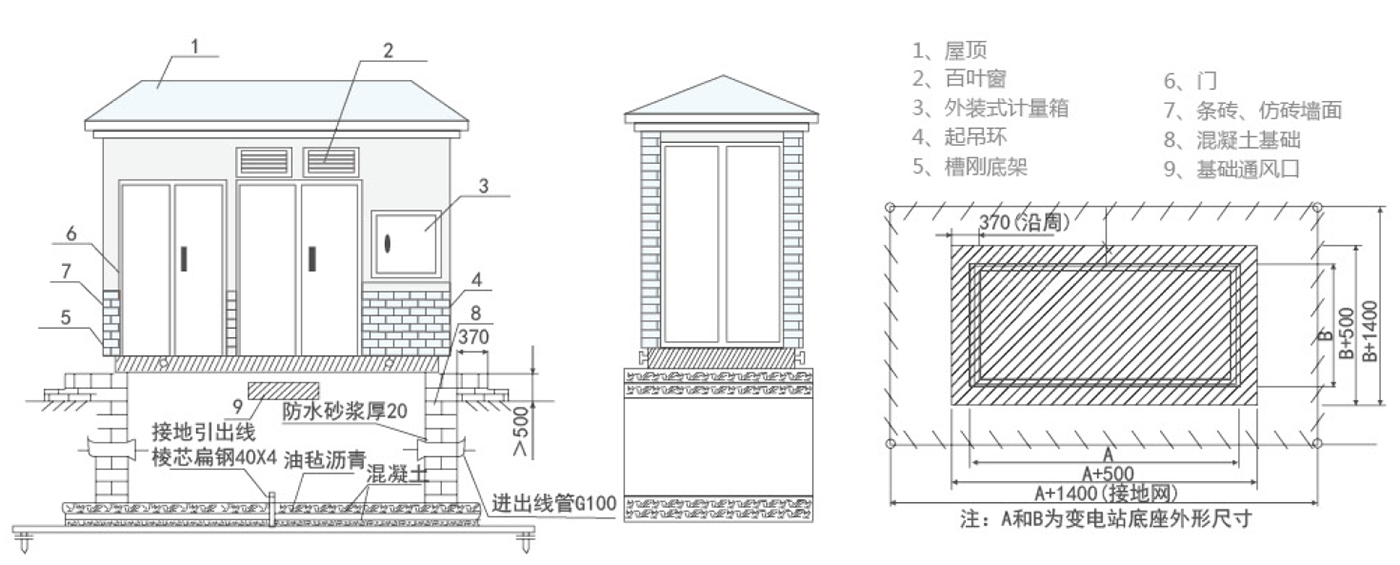

安装尺寸图

订货须知

用户如订货需提供以下资料：
◎ 型号、容量、数量、颜色外形尺寸要求，外壳材料；
◎ 变压器的型号、性能、联结组别、分接范围及阻抗要求；
◎ 高低压侧一次接线方案、元器件型号、规格和要求；
◎ 变压器油（25#、45#、高燃点油）；
◎ 电力智能化管理网或物业管理对箱式变电站的入网配置要求；
◎ 使用环境要求。
