- HXGN17-12箱型固定式金属封闭环网开关设备
-
-
概述
HXGN17-12型箱型固定式交流金属封闭环网开关设备，额定电压12kV、额定频率50Hz的交流高压成套设备装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和保护等作用，它也适于装入箱式变电站。
符合GB3906 《36~40.5交流金属封闭开关设备和控制设备》，符合国际标准IEC298《交流金属封闭开关设备和控制设备》的要求。并具有“五防”联锁功能。

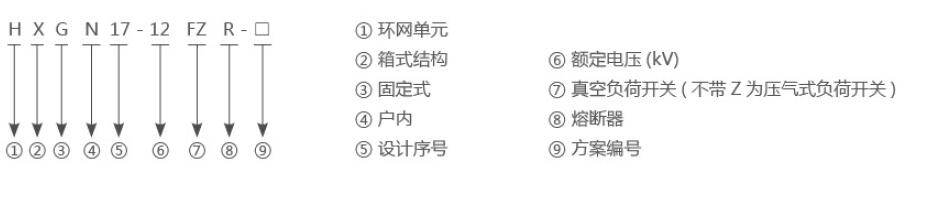

型号及含义
使用条件
● 周围环境温度上限+40℃，下限-25℃；
● 海拔高度不大干l000m；
● 相对温度日平均值不大干95%．月平均值不大干90%；
● 无火灾、爆炸危险及剧烈振动的场所;
● 周围空气无腐蚀性或可燃性气体，水蒸汽和导电性尘埃等明显污染;
技术参数
|
名称
|
单位
|
FN12-12
|
FN25-12
|
|
额定电压
|
KV
|
12
|
|
1min工频耐受电压
|
对地及相间42；隔离断口48
|
|
雷电冲击电压（峰值）
|
对地及相间75；隔离断口85
|
|
负荷开关
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630
|
|
额定电流下电寿命
|
次
|
不小于100
|
|
开断空载变压器容量
|
KVA
|
1250
|
|
额定热稳定电器
|
KA/S
|
20/4;接地开关20/2
|
|
额定动稳定电流（峰值）
|
kA
|
50
|
|
额定短路关合电流（峰值）
|
50
|
|
熔断器额定电流
|
A
|
125
|
|
组合电器
|
额定转移电流
|
A
|
870
|
|
额定短路开断电流
|
KA
|
20
|
|
配用熔断器型号
|
|
S □ LAJ-12
|
|
机械寿命
|
次
|
2000 10000
|
|
辅助回路1min工频耐压
|
kV
|
2
|
|
电动操动机构工作电压
|
V
|
交直流220；110
|
|
防护等级
|
|
IP2X
|

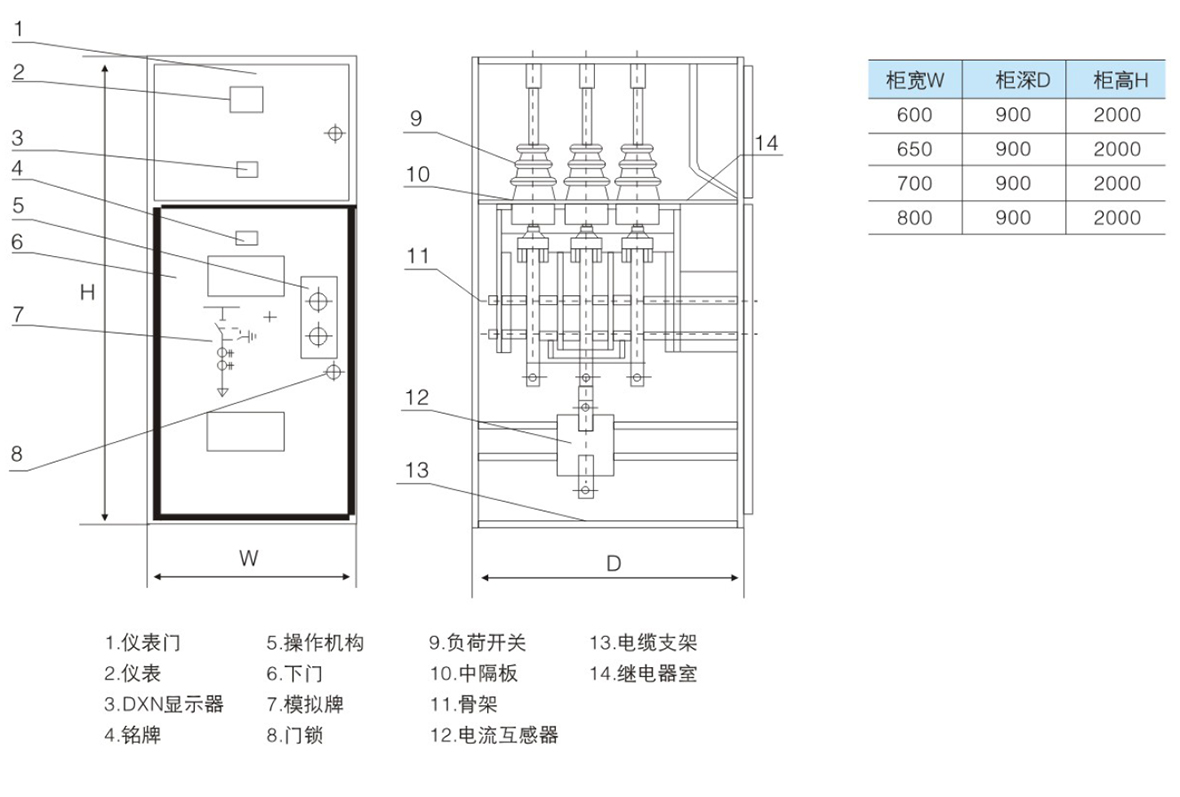

外形尺寸图
订货须知
订货时应提供下列技术资料：
● 主接线方案编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；
● 开关柜控制、测量及保护功能的要求以殛其它闭锁和自动装置的要求及原理图；
● 开关柜内主要电气元件的型号，规格及数量；
● 开关柜使用在特殊环境条件时，应在订货时详细说明；
● 其它特殊要求，在订货前须详细书面说明、协商。
