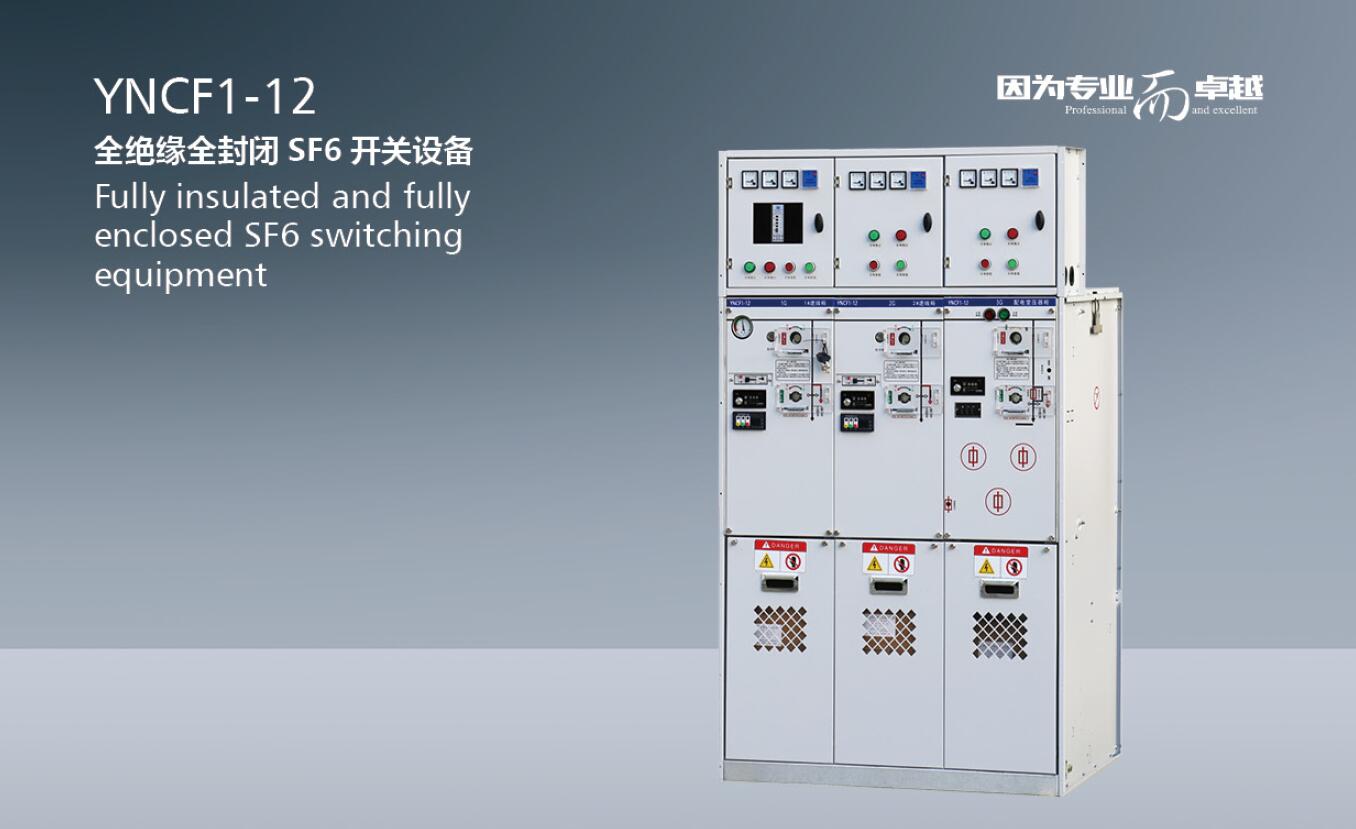

- YNCF1-12全绝缘全封闭SF6开关设备
-
-
概述
公司自主研发生产的YNCF1-12充气式SF6金属封闭全绝缘系列环网开关柜，经国家高低压电器监督检验中心型式试验。广泛用于10KV/6KV配电系统，是城乡各类用户变配电系统的首选开关产品。
开关柜为模块化单元模式，可根据不同用途进行组合：由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。
YNCF1—12充气式开关柜是一个完全密封的系统，其所带电部件以及开关封闭在不锈钢的本体内。整个开关装置不受外部环境条件影响，从而可以确保运行可靠及人身安全。并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了可靠和安全性。YNCFI—12充气式开关柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
YNCF1—12充气式开关柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极其特殊的灵活性。
YNCF1—12充气式开关柜执行GB3906标准。在室内条件下（20℃）运行的设计寿命超过30年。

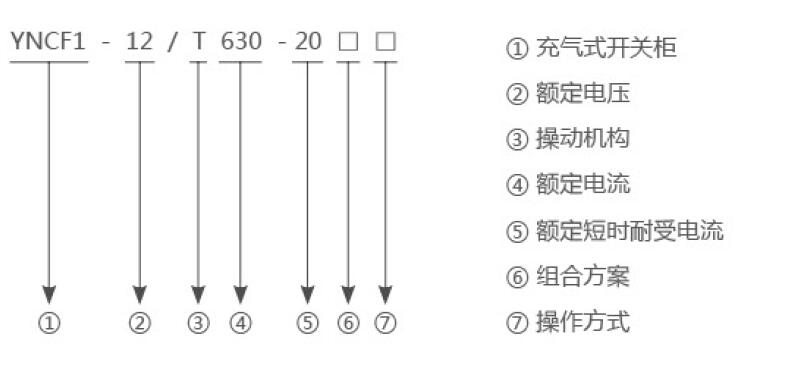

型号及含义
使用条件
● 周围空气温度不超过40℃，且在24小时内测得的平均值不超过35℃，最低周围空气温度为-40℃；
● 海拔≤2000m；
● 温度：相对温度：日平均值超过95%，月平均值不超过90%；
水蒸气压：日平均值不超过2.2KPA，月平均值不超过1.8KPA；
● 地震强度：不超过8度，水平加速度≤0.4g,垂直加速度≤0.2g；
● 特殊使用条件：在实际使用条件超过正常使用条件下使用时，由用户和制造厂协商。
技术参数
|
名称
|
单位
|
参数
|
|
C模块
|
F模块
|
V模块
|
|
复合开关
|
组合电器
|
真空开关
|
隔离/接地开关
|
|
额定电压
|
KV
|
12
|
12
|
12
|
12
|
|
额定频率
|
HZ
|
50
|
50
|
50
|
50
|
|
工频耐受电压（相间/端口）
|
KV
|
42/48
|
42/48
|
42/48
|
42/48
|
|
雷电冲击耐受电压
|
KV
|
75/85
|
75/85
|
75/85
|
75/85
|
|
额定电流
|
A
|
630
|
注1)
|
630/800
|
|
|
额定闭环开断电流
|
A
|
630
|
|
|
|
|
额定电缆充电开断电流
|
A
|
135/135
|
|
|
|
|
额定短路关合电流（峰值）
|
A
|
50
|
80
|
50
|
|
|
额定峰值耐受电流
|
kA
|
50
|
|
50
|
|
|
额定短时耐受电流
|
kA/3s
|
20
|
|
25
|
25
|
|
额定短路开断电流
|
kA
|
|
31.5
|
20
|
|
|
额定转移电流
|
A
|
|
1750
|
|
|
|
配用熔断器最大电流
|
A
|
-
|
125
|
|
|
|
回路电阻
|
-n
|
≤300
|
<600
|
|
|
|
机械寿命
|
次
|
5000
|
3000
|
5000
|
2000
|
1)注：取决于熔断器的电流额定值。

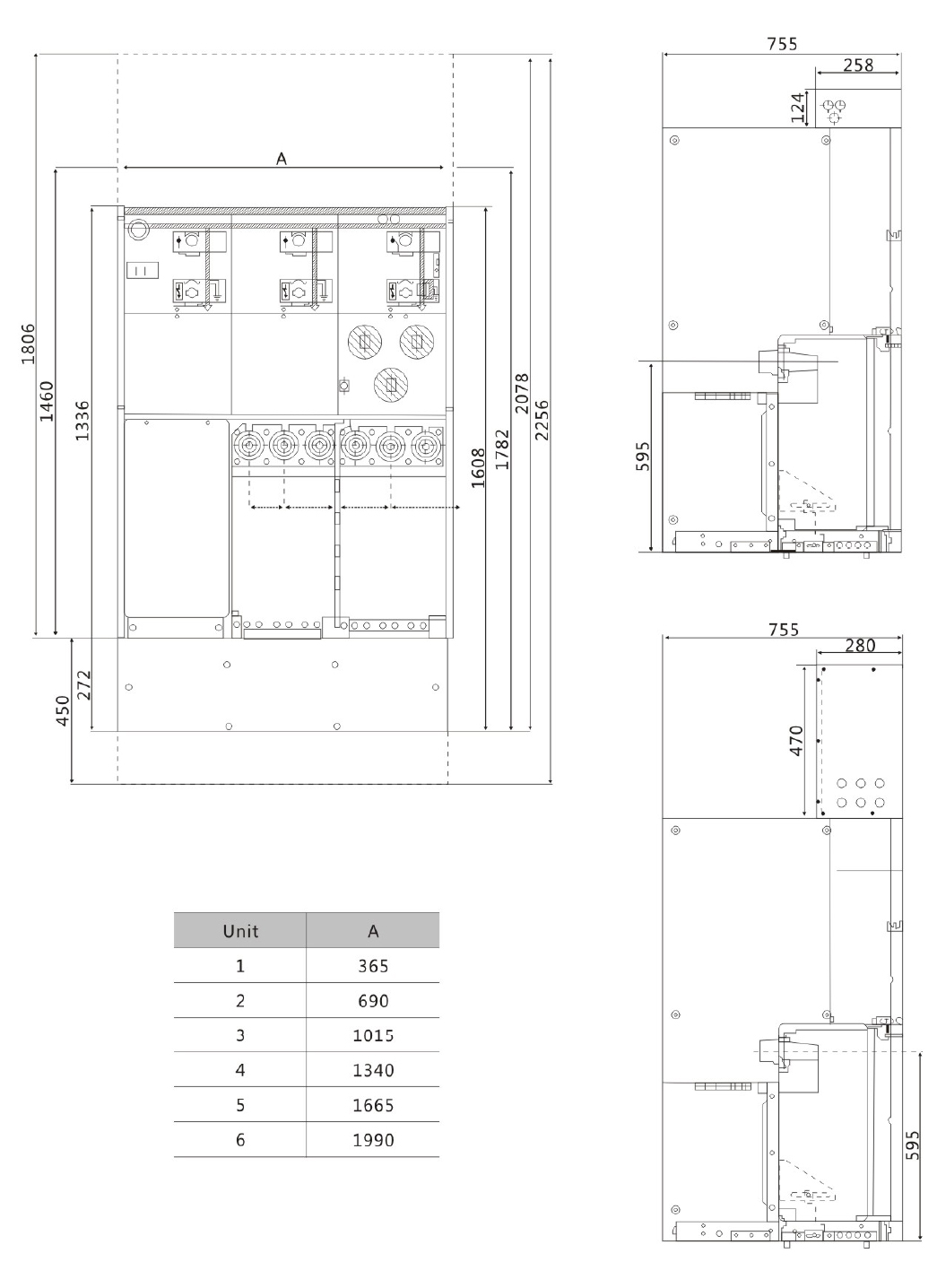

外形尺寸图
