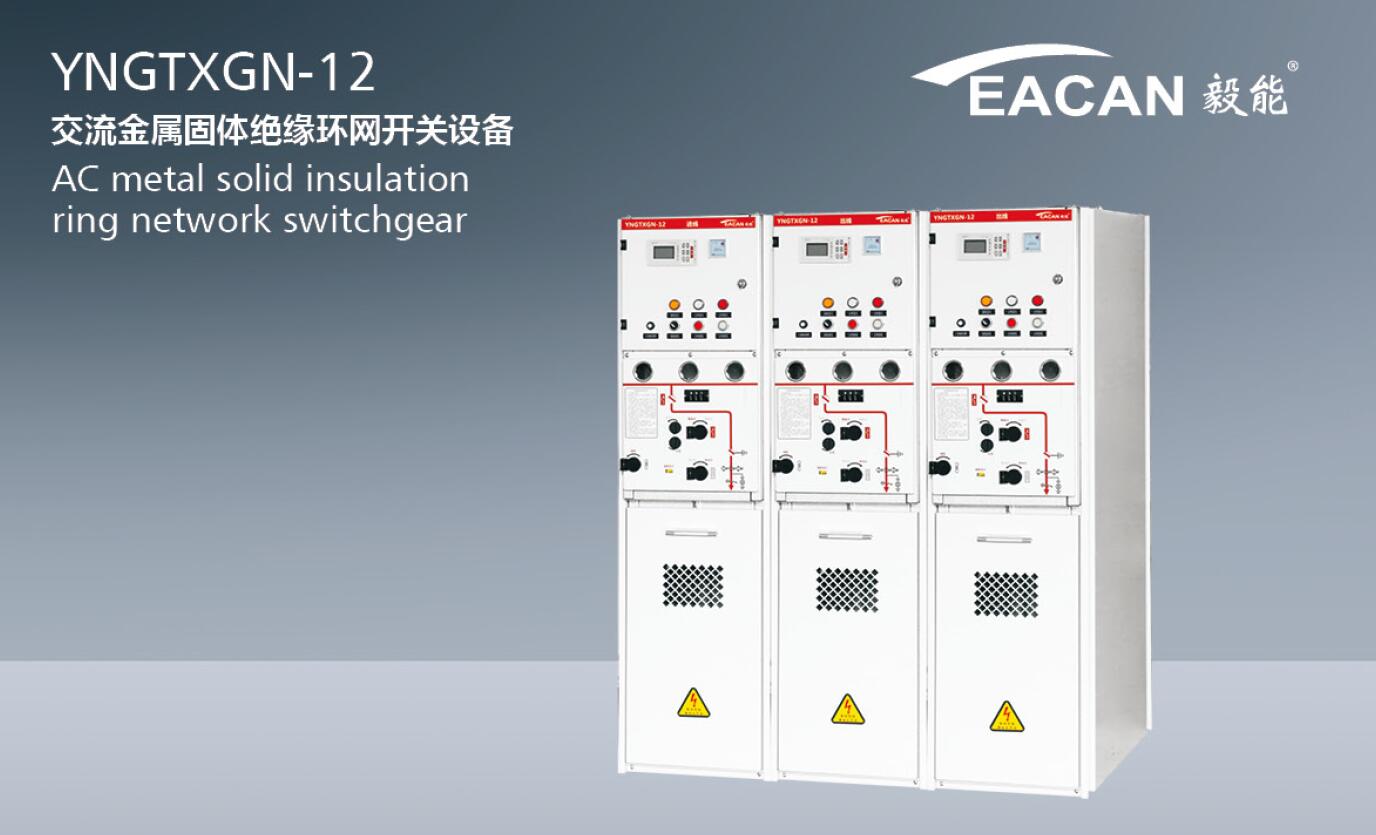

- YNGXGN-12交流金属固体绝缘环网开关设备
-
-
概述
YNGTXGN-12交流金属固体绝缘环网开关设备是种全绝缘、全密封、免维护的固体绝缘真空开关设备，所有高压带电部分均用绝缘性能优良的环氧树脂材料浇注成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为—整体，功能元通过全绝缘固体汇流母线连接。因此，整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。
该环网柜具有结构简单、操作灵活、联锁可靠、安装方便等特点，适用于50Hz，12千伏的电力系统，广泛应用于工业及民用电缆环网及配网终端工程作为电能的接受和分配之用，特别适用于城市居民区配电、小型变电站、开闭所、电缆分支箱、箱式变电站、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铣路、隧道等场所使用。
由于该产品具有全绝缘、全密封、全屏蔽的优点，所以特别适用于高海搓、高温、湿热、严寒、污染严重等环境恶劣的地区使用。

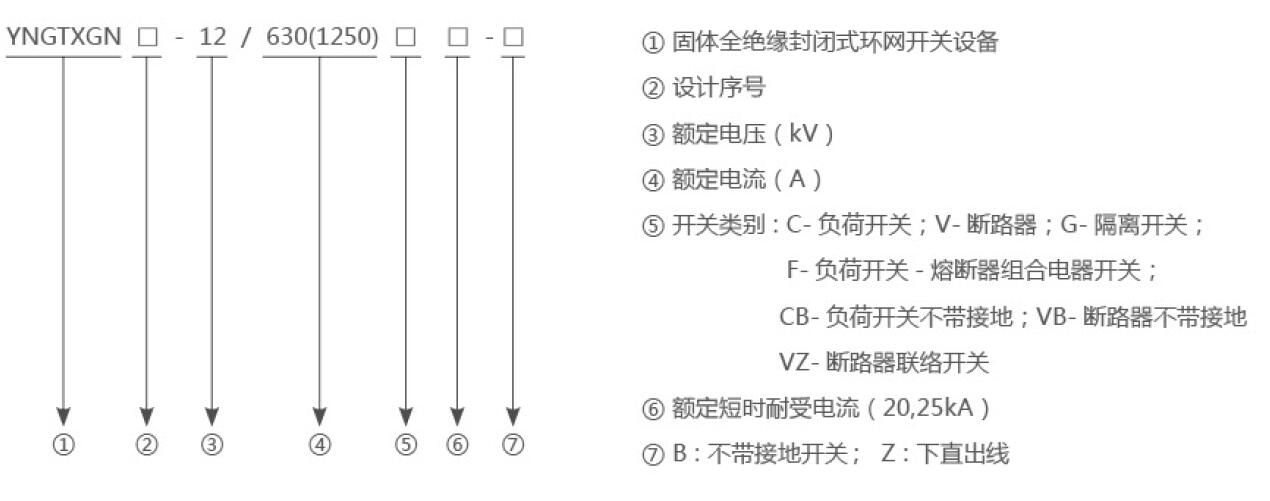

型号及含义
产品分类
根据开关类型，分为负荷开关带接地组装件（简称C模块），负荷开关不带接地组装件（简称CB模块），断路器带接地组装件（简称V模块），断路器不带接地组装件（简称VB模块），断路器联络开关（简称VZ模块），负荷开关+熔断器组合电器开关组装装置（简称F模块），隔离开关组装件（简称G模块）。
使用条件
● 环境温度：-45℃-+45℃
● 湿度：最大平均相对湿度，日平均≤95%．月平均≤90%
● 海拔高度：≤4000米
● 抗震能力：8度
● 防护等级：带电体密封IP67，熔断器筒IP67，开关柜外壳IP4X
技术参数
|
名称
|
单位
|
参数
|
|
额定电压
|
KV
|
12
|
|
额定频率
|
Hz
|
50
|
|
额定电流
|
A
|
630
|
1250
|
|
额定绝缘水平
|
工频耐受电压
|
断口
|
kV
|
48
|
|
相间
|
kV
|
42
|
|
相对地
|
kV
|
42
|
|
雷电冲击耐受电压
|
断口
|
kV
|
85
|
|
相间
|
kV
|
75
|
|
相对地
|
kV
|
75
|
|
额定短路开断电流（1s）
|
kA
|
25
|
31.5
|
|
额定短时耐受电流（4s）
|
kA
|
25
|
31.5
|
|
额定峰值耐受电流（1p)
|
kA
|
63
|
80
|
|
额定峰值耐受电流（峰值）（1ma）
|
kA
|
63
|
80
|
|
外壳防护等级
|
|
IP4X
|
|
操作方式
|
|
弹簧储能式
|
执行标准
● IEC62271-1-2007《高压开关设备和控制设备第—部分：通用规范》
● IEC620071-200-2003 《1~52KV交流金属封闭开关设备和控制设备》
● GB3906-2006 <3.6~40.5KV交流金属封闭开关设备和控制设备》
● GB/T11022-1999《高压开关设备和控制设备标准的共用技术条件》
● GB1984-2003《高压交流断路器>
● GB19852004《高压交流隔离开关和接地开关）
● GB38042004 《36KV-405KV高压交负荷开关》
● DL/T404-2007 《36KV-40.5KV交流金属封闭开关设备祀控制设备》DL/T5932006《高压开关设备和控制设备标准的共用技术条件》
● Q/GDW730-2012《12KV固体绝缘环网柜技术条件》
外形尺寸图
| 型号 |
宽（mm） |
深（mm） |
高（mm） |
| 负荷开关PT柜（CPT） |
500 |
950 |
1650 |
| 断路器柜（VB） |
400 |
950 |
1650 |
| 断路器柜（V） |
400 |
950 |
1650 |
| 断路器母联柜（VZ） |
400 |
950 |
1650 |
| 母线提升柜（G） |
400 |
950 |
1650 |
| 负荷开关熔断器组合柜（F） |
500 |
950 |
1650 |
