DFW带开关电缆分支箱

概述

1、采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全
2、结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
3、在不影响主网运行的前提下，实现区域停电检修，减少停电范围；
4、可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最多可达8回路；
5、可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

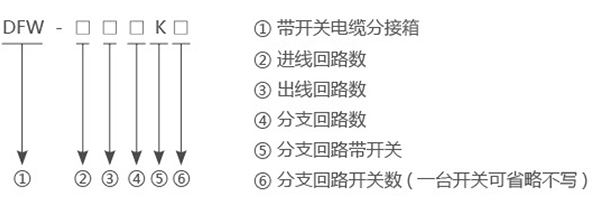

型号及含义


适用范围

广泛应用于城市电网改造、住宅小区、商业中心等城市人口密集区。

技术参数

序号 项目 单位 参数
1 额定电压 KV 12
2 额定电流 A 630
3 工频耐压（相地） KV/min 42
4 雷电冲击电压 KV 75
5 额定开断电流 A 630
6 额定断路开合电流（峰值） kA 50
7 额定短时耐受电流 KA/S 25/4
8 额定峰值耐受电流 KA 50
9 额定开断电容电流 A 45
10 额定开断电感电流 A 16
11 满负荷开断次数 >100
12 分合闸机械操作次数 2000

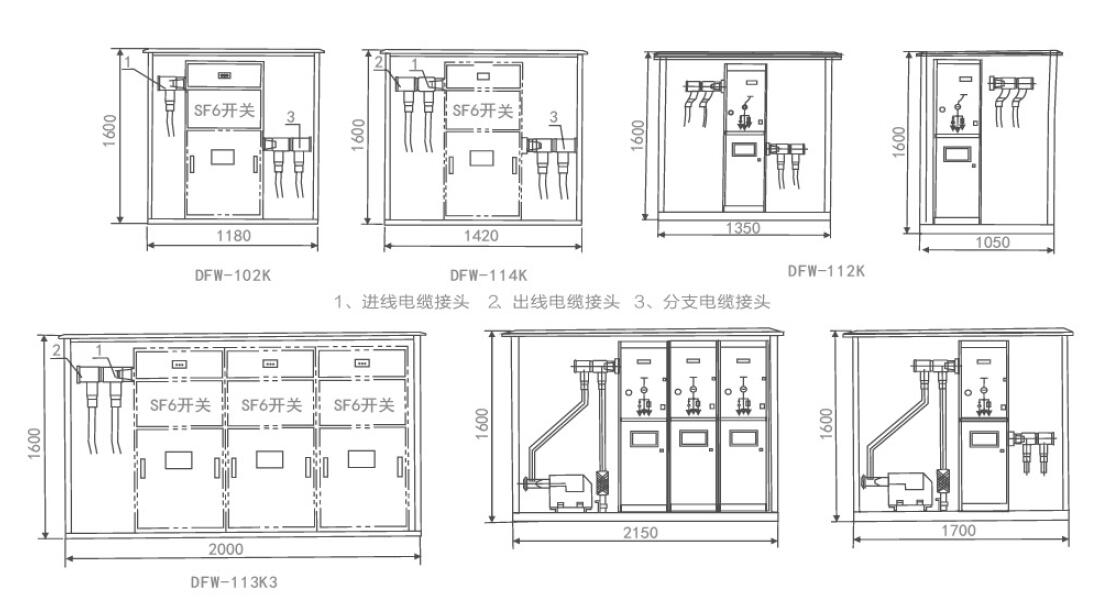

外形尺寸图
