MNS低压抽出式开关柜

概述

MNS型低压曲出式开关柜（以下称开关柜）是目前国内较先进的低压抽出式开关设备。该产品均由标准化的、集成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V、660V额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心．来作为发电、输配电、电能转换与电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。
符合国标准：GB7251.1《低压成套开关设备》 IEC60439《低压成套开关设备和控制设备》。

型号及含义

使用条件

· 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃。
· 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%．在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露。
· 海拔高度不超过2000m。
· 本装置适应于以下温度的运输和储存过程-25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作。
· 如果上述使用条件不能满足时，应由用户和制造厂协商解决。
· 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

技术参数

名称 单位 GB7251.1低压成套开关设备和控制设备（TTA）
IEC60439《低压成套开关设备和控制设备》
过电压类别 IV、III
污染等级 kV 3
额定工作电压（Ue）(V) 400/660
额定绝缘电压（Ui）(V) Hz 660/1000
额定频率（Hz） A 50(60)
水平母线 额定电流 次 ≤ 5000A
额定短时耐受电流（Icw）(kA) KVA 50,65,80(Is有效值)
额定峰值耐受电流（Ipk)(kA) kA/S 105,140-176（0.1s最大值）
垂直母线 额定最大工作电流 kA ≤ 1000A
额定短时耐受电流 kA 50kA
额定峰值耐受电流 A 105kA
防护等级 A IP30/IP40(特殊说明)

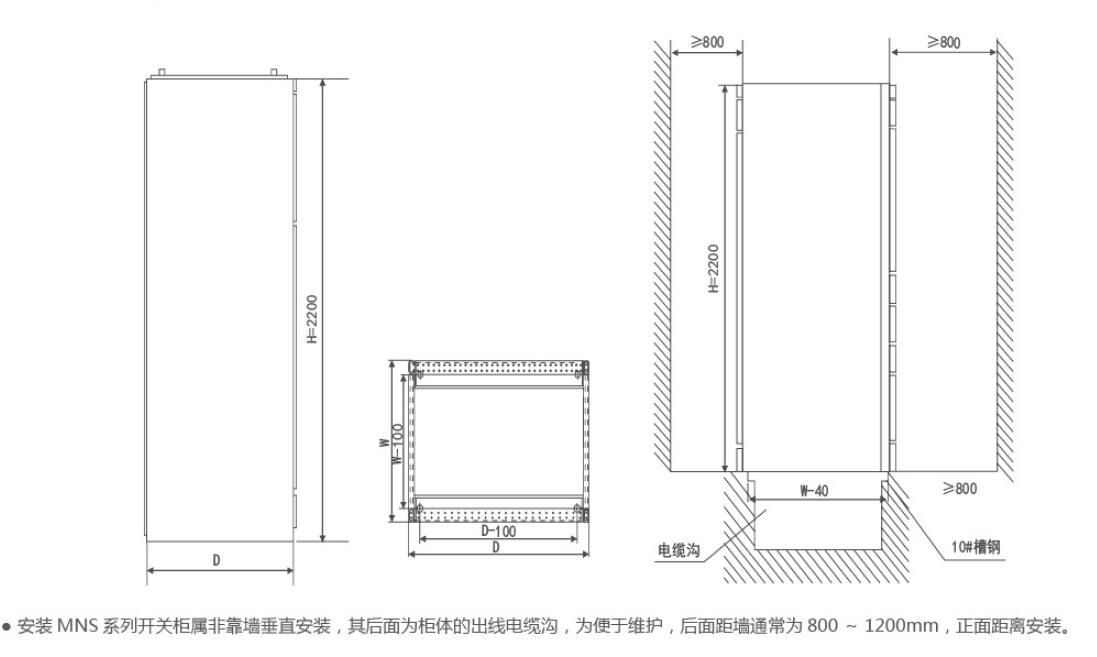

安装尺寸图

订货须知

订货时应提供下列技术资料
● 主电路配电系统图和平面布置图，额定工作电压，额定工作电流，保护装置整定电流以及必要的技术参数。
● 标明进出线电缆规格。
● 开关柜内主要电气元件的型号，规格及数量。
● 如开关柜之间或进线柜需要母线桥或母线槽的，需注明跨度、距地高度等具体要求数据。
● 开关柜使用在特殊环境条件时，应在订货时详细说明。
● 开关柜表面颜色及其它具体要求。
