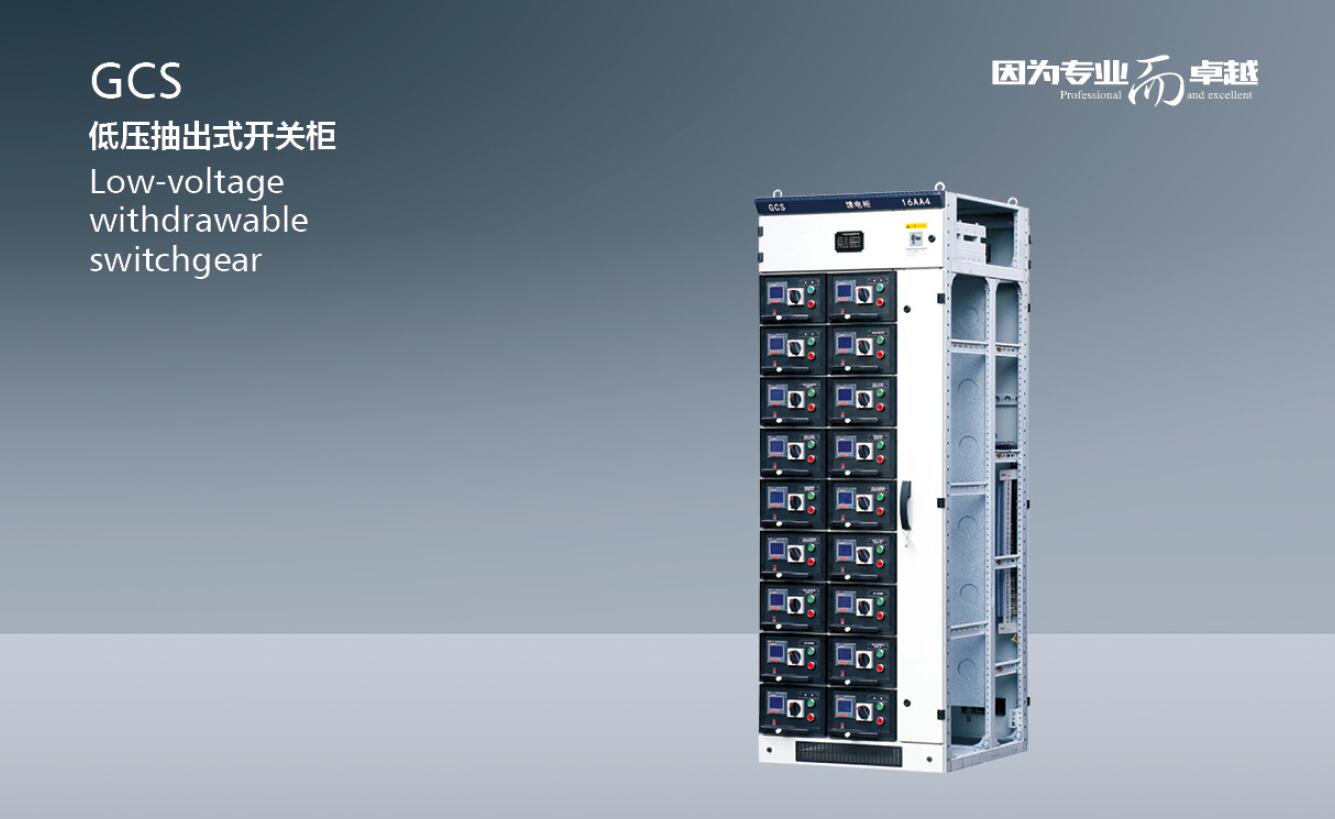

- GCS低压抽出式开关柜
-
-
概述
GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz,额定工作电压为380V(400V),(660V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
型号及含义
使用条件
● 周围空气温度不高于+40'C．不低于-5℃，24小时内平均温度不得+35℃，超过时，需根据实际情况降容运行。
● 户内使用，使用地点的海拔高度不得超2000m。
● 周围空气相对湿度在最高温度为+40℃时不超过50%，茌较低温度时允许有较大的相对显度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。
● 装置安装时与垂直面的倾斜度不超过50℃，且整组拒列相对平整（符合GBJ232-82标准）。
● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
技术参数
|
名称
|
参数
|
|
主电路额定电压（V）
|
交流380（400）、（660）
|
|
辅助电路额定电压(V)
|
交流220、380（400）直流110、220
|
|
额定频率(Hz)
|
50（60）
|
|
额定绝缘电压(V)
|
660（1000）
|
|
额定电流(A)
|
水平母线
|
≤4000
|
|
垂直母线（MCC）
|
垂直母线（MCC）
|
|
母线额定短时耐受电流(kA,1s)
|
50,80
|
|
母线额定峰值耐受电流(kA/0.1s)
|
105,176
|
|
工频试验电压(V/1min)
|
主电路
|
2500
|
|
辅助电路
|
1760
|
|
母线
|
三相五线制
|
A.B.C.PE.N
|
|
防护等级
|
IP30、IP40
|
外形尺寸图
|
通用柜代号
|
A
|
B
|
C
|
D
|
备注
|
|
GCS-TG1010-4
|
1000
|
1000
|
850
|
956
|
联络柜
|
|
GCS-TG0810-4
|
800
|
1000
|
650
|
956
|
受电柜
|
|
GCS-TG0808-4
|
800
|
800
|
650
|
756
|
受电柜
|
|
GCS-TG0608-4
|
600
|
800
|
450
|
756
|
受电柜
|
订货须知
订货合同包含一下内容：
● 产品的全型号包括主电路方案和辅助电路方案号
● 主电路系统组合顺序图
● 辅助电路电气原理图
● 柜内元器件清单
● 电路中电压、电流、时间等整定参数
● 与产品正常使用不符的其它特殊要求
