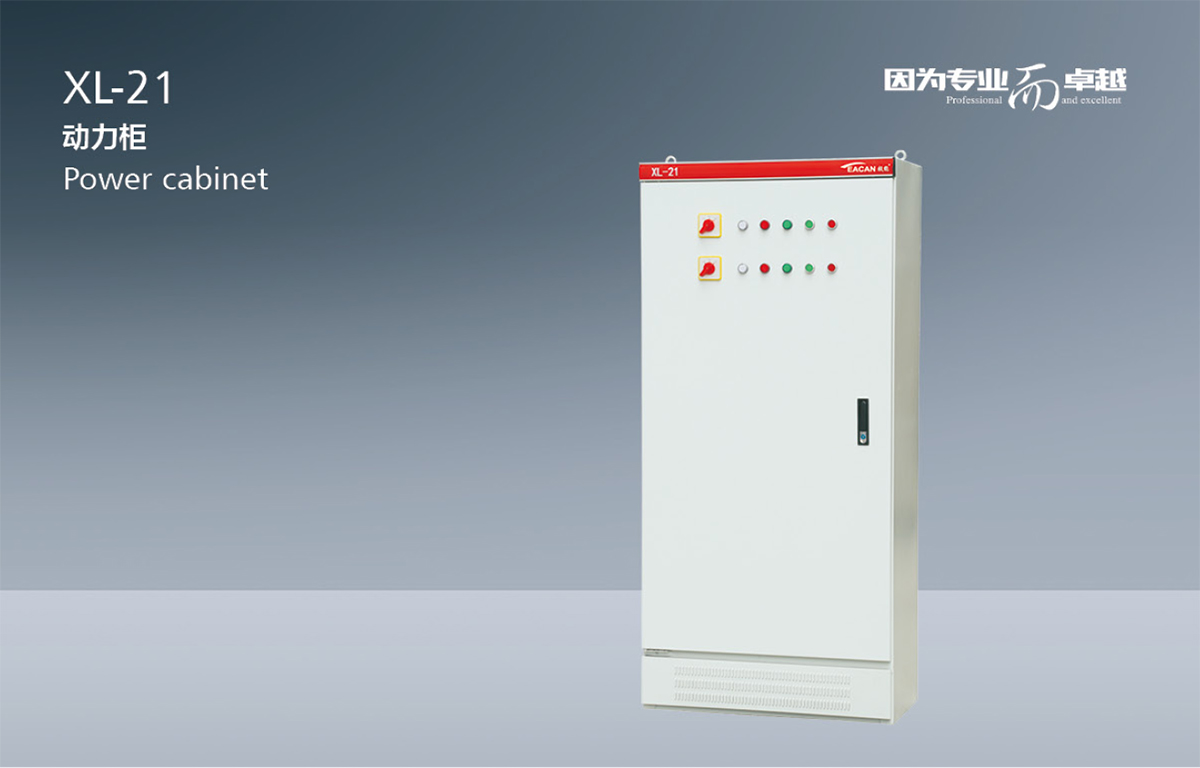

XL-21型动力配电柜

概述

XL-21动力配电柜广泛用于发电厂及工矿企业中，在三相交流500v以下三相三线、三相四线、三相五线等配电系统中作动力或照明配电之用，系户内靠墙安装，屏前操作，屏前检修；箱体为全封闭结构，由C型材或8MF型材拼装而成。箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、转换开关等主令元件。本配电箱内采用自行设计的新型组件，结构紧凑，造型美观大方，维护方便，多种接线方案可供用户选择。

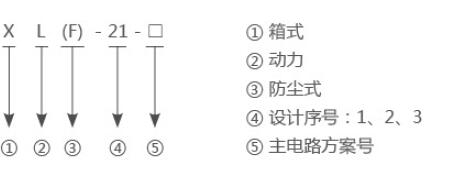

型号及含义

使用条件

● 环境温度：-5℃-+40℃，且24h内的平均温度不超过+35℃。
● 海拔高度：不超过2000m。
● 相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化允许产生适度的凝露。
● 设备安装时与垂直面的倾斜度应不超过5°。
● 设备应安装在无剧烈振动、无冲击及无腐蚀的场所。
注：超过以上条件，可与我公司协商。

技术参数

序号 项目 单位 数据
1 主电路额定电压 V AC：380
2 辅助电路额定电压 V AC：220，380
3 额定频率 HZ 50
4 额定绝缘电压 V 660
5 额定电流 A ≤800A

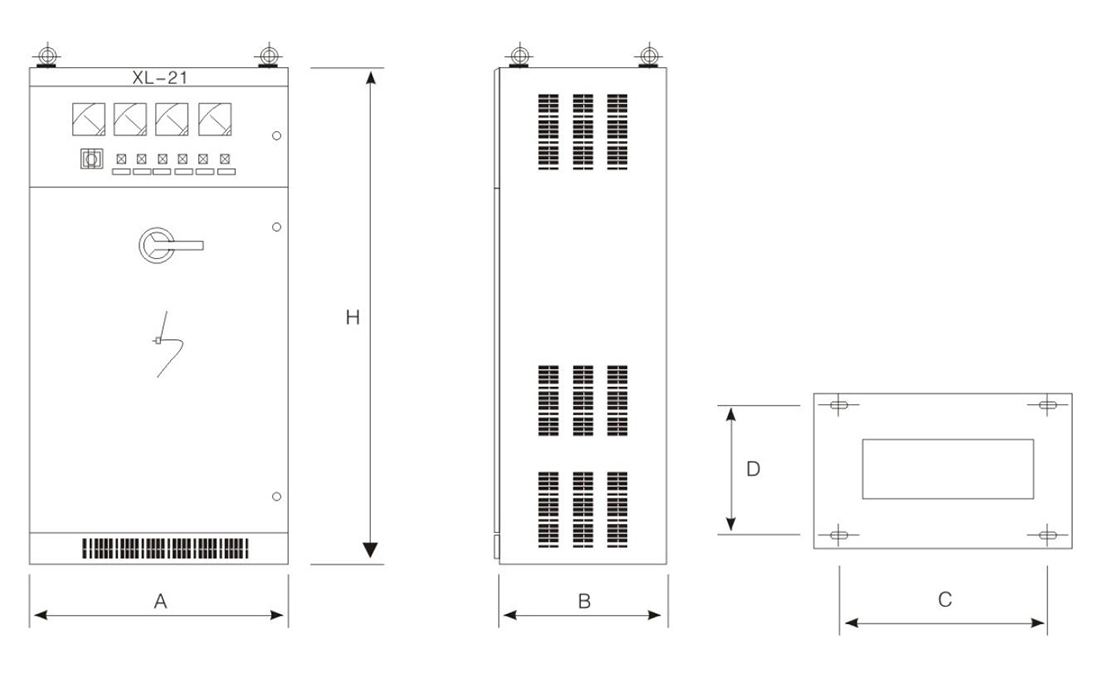

外形尺寸图

A B C D H
800(600)可选 500(400)可选 650(450) 450（350） 1800（1600）可选
XL-21型动力配电柜外形及安装尺寸图

订货须知

订货时应提供下列资料：
● 主回路系统方案图；
● 辅助电路电气原理图，辅助电路电压；
● 柜内元件清单（包括元器件型号、名称、规格、数量）；
● 开关设备平面布置图；
● 柜体颜色（如无要求按本公司标准供给）；
● 所需备品备件清单；
● 其他特殊使用条件。
