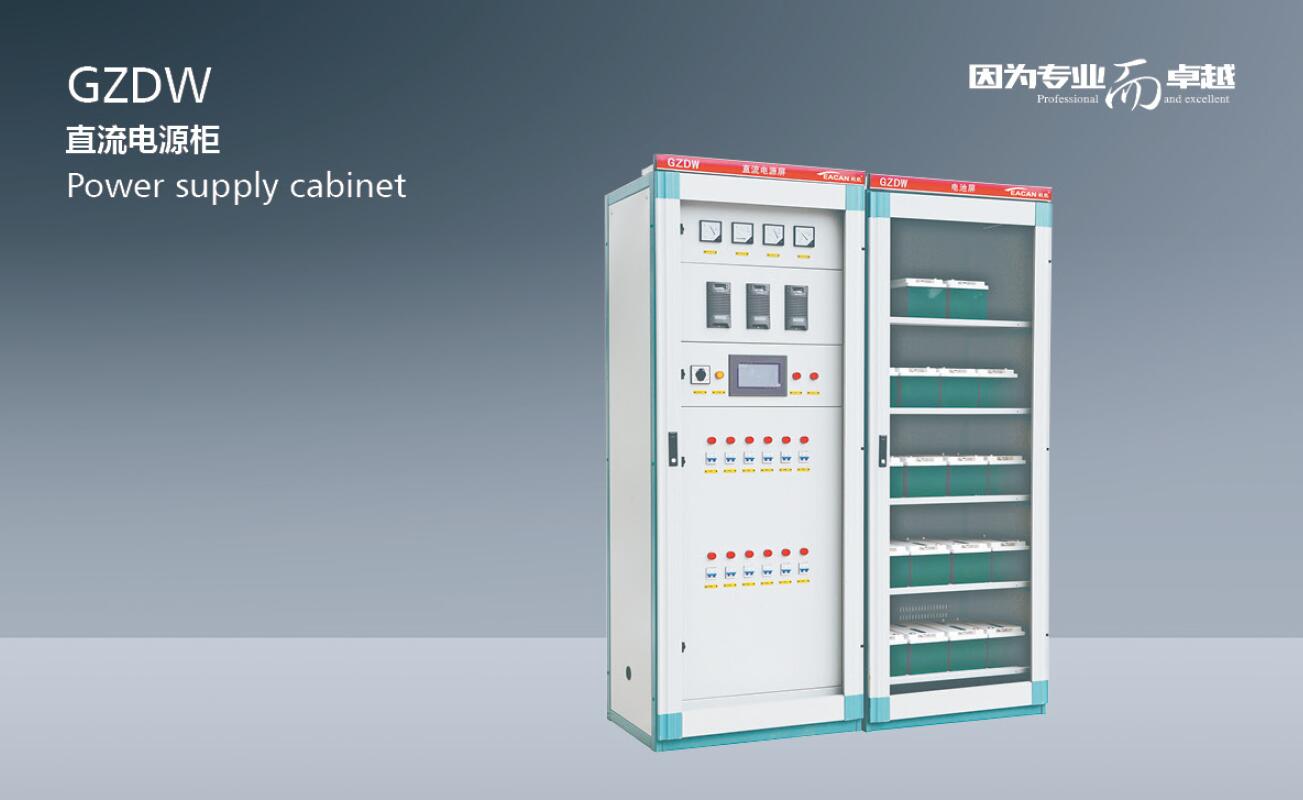

GZDW直流电源柜

概述

GZDW系列直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、 自动控制、事故照明、灯光和音响信号等所需的直流电源，也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生、银行、宾 馆、高层建筑和计算机网络等行业所需的直流电源；微机控制直流电源柜可用于无人值守、远程集中监控的发电厂、变电站和其他行 业的直流电源。
本产品符合JB/T57774《电力系统直流电源设备通用技术条件及安全要求》标准。

型号及含义

使用条件

● 海拔高度：不超过2000m;
● 环境温度：-5℃~+40℃；
● 相对湿度：不大于95%。（20±5℃时）
注：特殊条件可与本公司协商解决。

技术参数

● 输入电源电压：三相交流380±10%，50Hz±5%
● 输出直流电压额定值：24v、48v、110v、220v;
● 输出直流电流额定值：5A、8A、10A、15A、20A、30A、40A、50A、80A、100A、150A、200A、250A。
● 蓄电池额定容量：10Ah、20Ah、38Ah、40Ah、50Ah、60Ah、65Ah、80Ah、100Ah、150Ah、200Ah、250Ah、300Ah、400Ah。
● 电压调节范围（见下表）
● 输出直流电流调节范围：额定值的0-100%
● 稳压精度：< ±1%
● 稳流精度：< ±1%
● 纹波系数：< 1%
● 整机噪声：< 55dB
● 主变压器温升：70℃
● 工作方式：连续工作
● 效率：90%
● 防护等级：IP20~IP30

外形尺寸

输出直流电压额定值 24V 48V 110V 220V
浮充电压调节范围 21-28 43-57 99-130 198-260
均充电压调节范围 27-31 54-62 125-140 198-286
主充电压调节范围 21-36 43-70 99-162 187-310

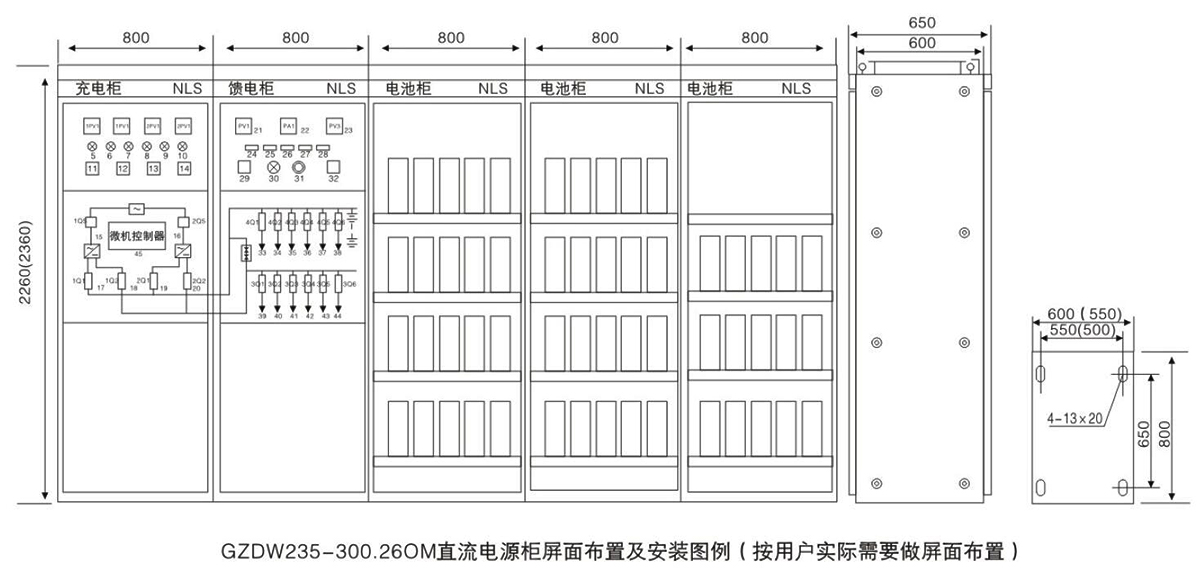

外形尺寸图
