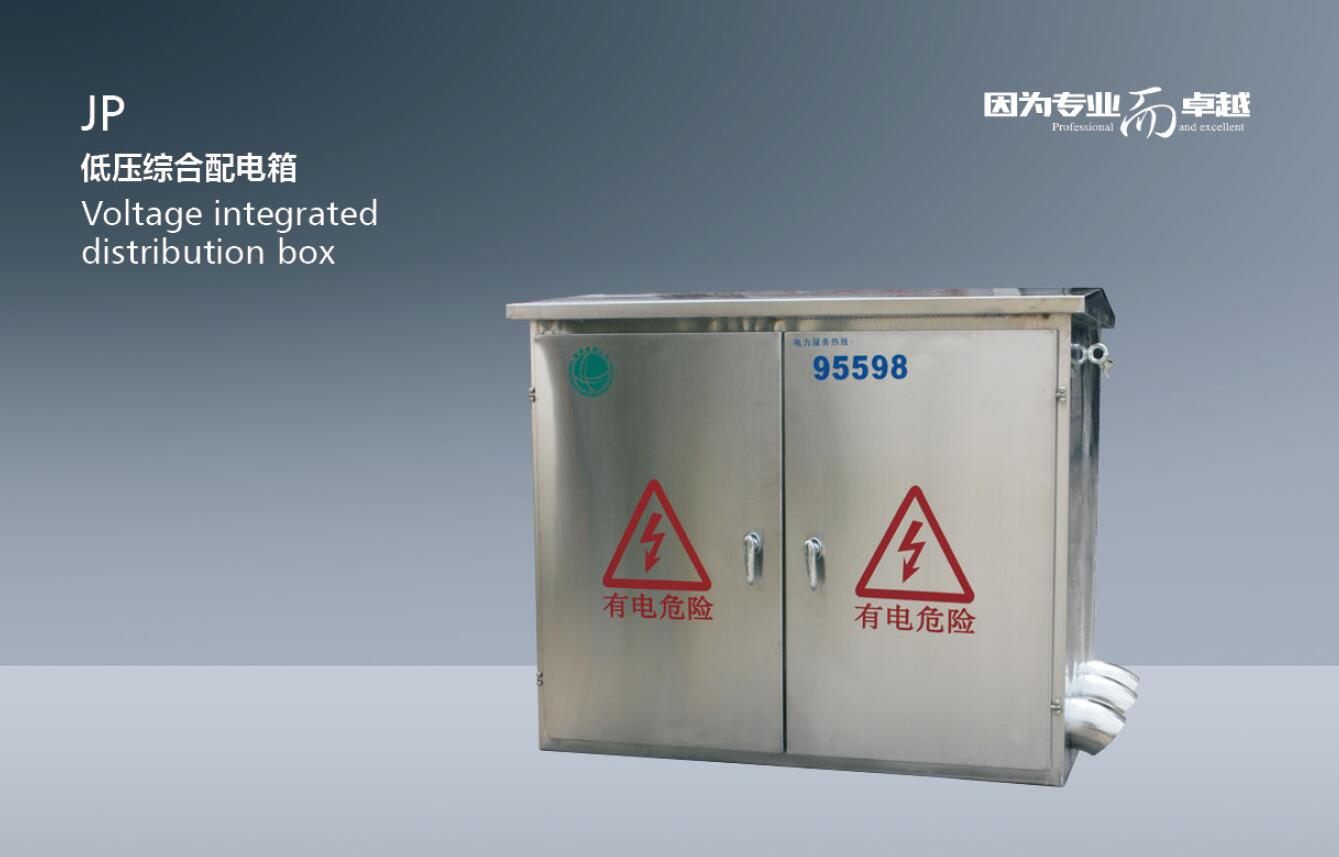

JP系列户外综合配电箱

概述

JP系列户外综合配电箱是集计量、出线、无功补偿等多功能于一体的，户外综合配电装置；集短路、过载、过电压、漏电等保护功能；体积小、外型美观、经济实用，安装于户补柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

型号及含义

使用条件

● 环境温度：-25℃~+40℃；
● 空气相对温度：日平均值不大于90%，月平均值不大于90%；
● 海拔高度：不大于1000m;
● 安装在无剧烈震动和冲击，无腐蚀性气体的场所。
注：超过以上条件时，可与我公司协商。

技术参数

序号 名称 单位 参数
1 变压器容量 KVA 30-400
2 额定工作电压 V AC400
3 辅助回路工作电压 V AC220,AC380
4 额定频率 HZ 50
5 额定电流 A ≤630
6 额定落点动作电流 A 30-300可调
7 防护等级 IP44

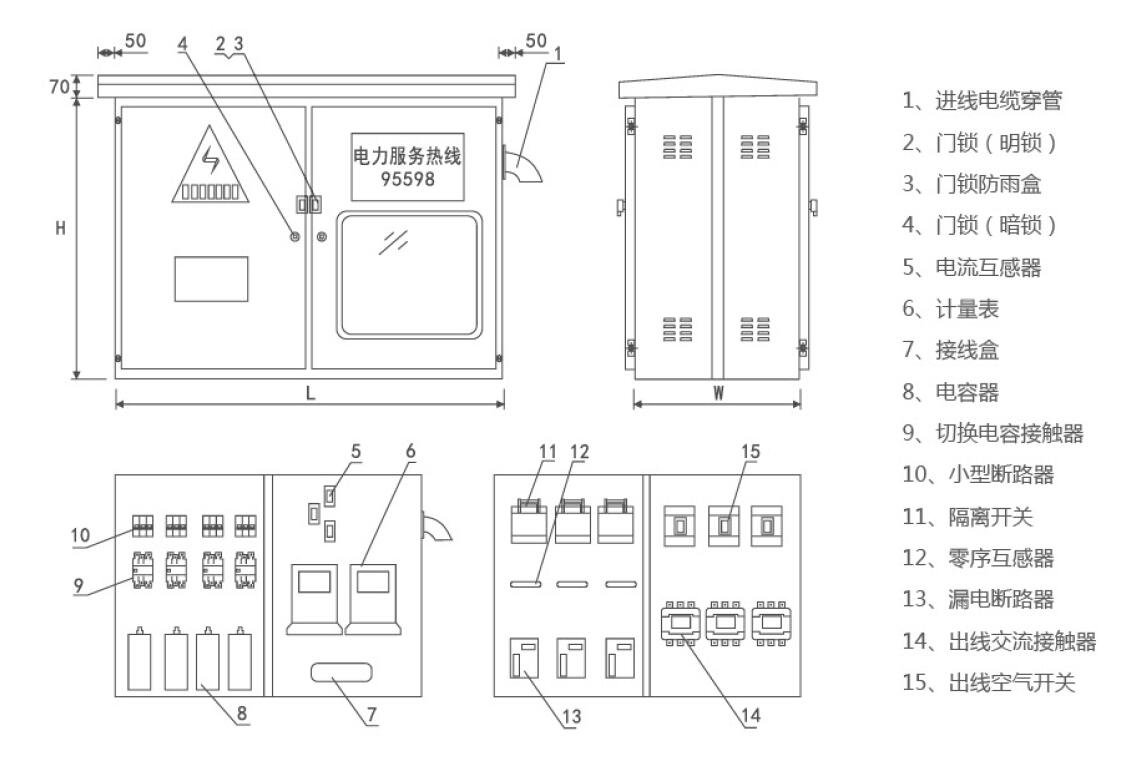

安装尺寸图


变压器容量 方案号 L W 1H
30-100KVA 01,06 800 450 700
30-250KVA 02,04,07,09 900 500 700
100-400KVA 03,05,08,10 1100 600 800

订货须知

订货时应提供下列技术资料：
● 产品型号，数量；
● 产品结构型式（立式，卧式）；
● 主要元器件的型号和技术参数；
● 其它特殊要求。
