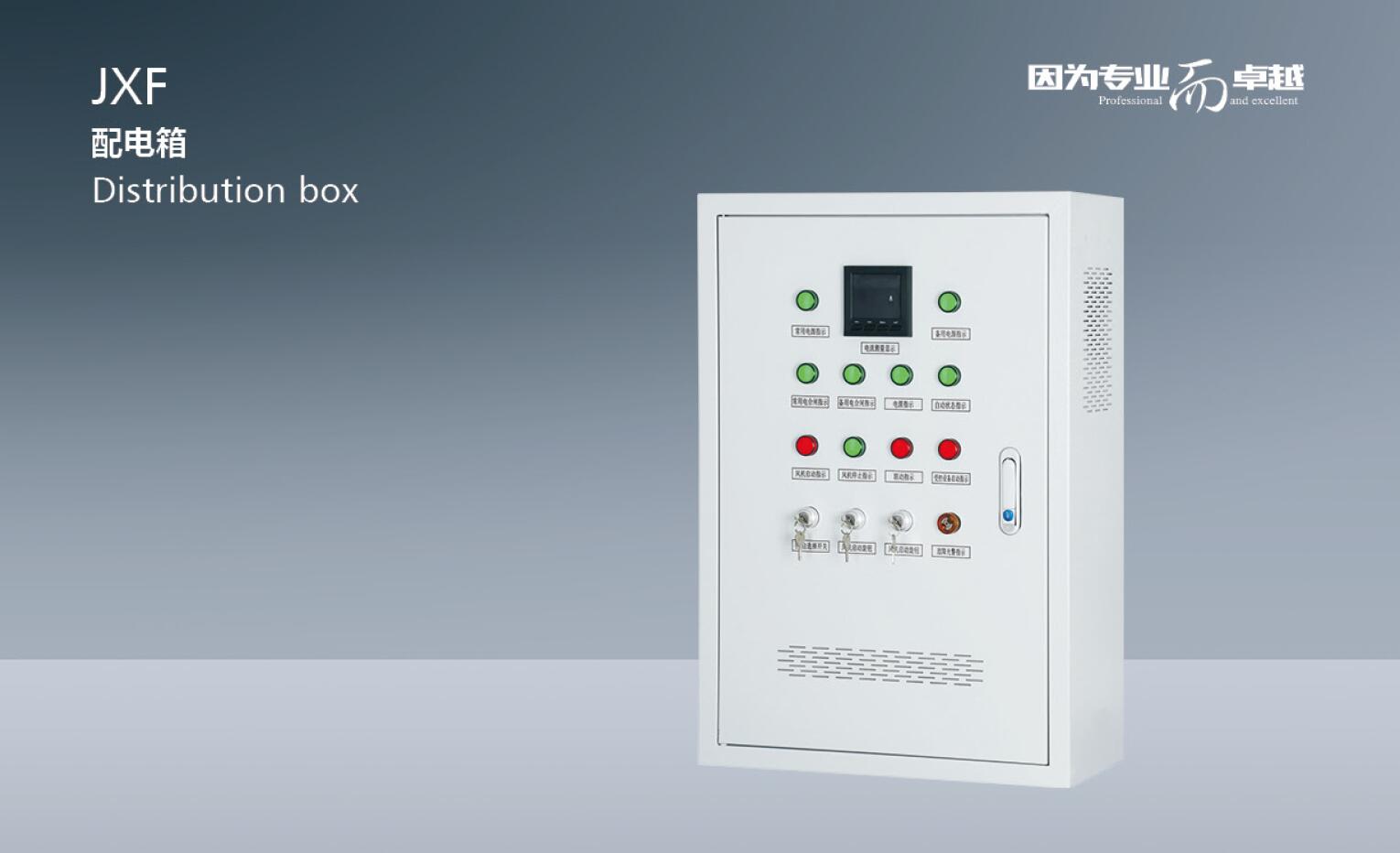

- JXF控制箱
-
-
概述

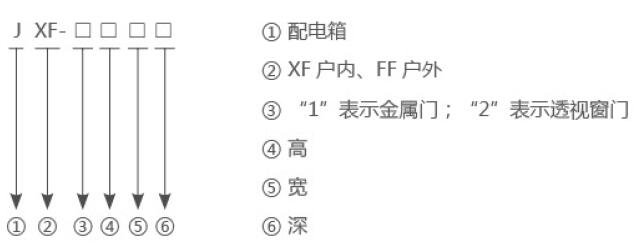

JXF控制箱适用于50HZ，500V及以下，负荷电流不大于250A的三相三线、三相四线、三相无线系统，对配电系统作控制、漏电保护以及电动机的过载、短路、缺相保护及各种控制。该箱设计合理，体积小、外形美观，使用安全可靠，广泛用于冶金，石化，医疗卫生、航空、住宅小区、商场、学校、城市改造。型号及含义
使用条件
● 海拔高度不超过2000m；
● 周围空气温度不超过+40℃，不低于-25℃；
● +20℃时空气相对湿度月平均不大于40%；
● 无剧烈震动和冲击的场所；

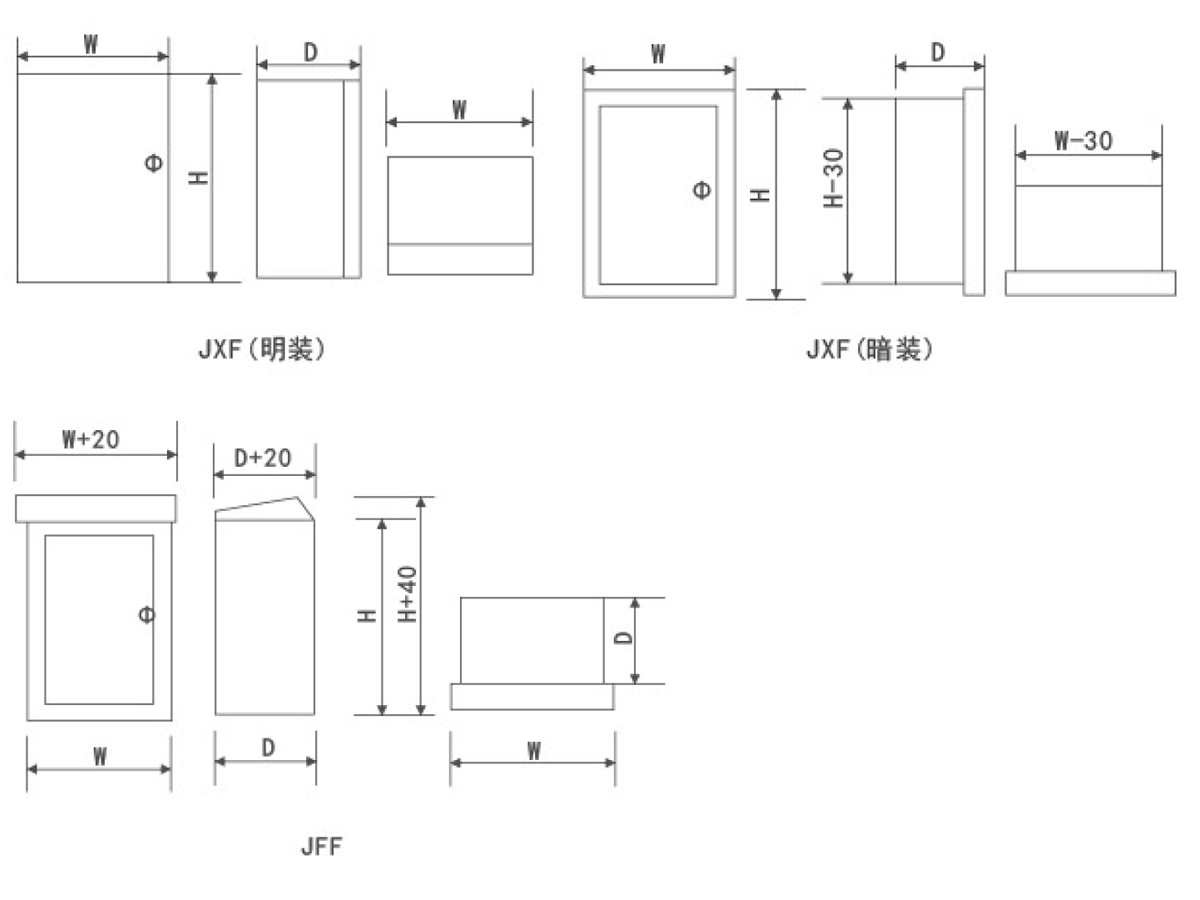

● 无爆炸危险场所、介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。外形尺寸图
技术参数
注：柜体尺寸可根据客户提供图纸要求确定。规格 高H 宽W 深D 铁皮厚度 结构特点 2520/14 250 200 140 1.2
1.5JXF为明装和暗装两种，JFF分为
金属门和透视窗门两种，门板贴有
密封橡皮条，防止雨水渗入。箱体
配备有上下进出线孔和暗装底版，
进出线孔出厂已加装密封板，门开启
角大于90°。
JXF、JFF1各有25种规格，JFF2有18种
规格。3025/14 300 250 140 3025/18 300 250 180 3030/14 300 300 140 3030/18 300 300 180 4030/14 400 300 140 4030/20 400 300 200 5040/14 500 400 140 5040/20 500 400 200 5040/23 500 400 230 6040/14 600 400 140 6040/20 600 400 200 6040/23 600 400 230 6050/14 600 500 140 6050/20 600 500 200 6050/23 600 500 230 7050/16 700 500 160 7050/20 700 500 200 7050/23 700 500 230 8060/20 800 600 200 8060/23 800 600 230 8060/25 800 600 250 100080/20 1000 800 200 10080/25 1000 800 250 10080/30 1000 800 300 订货须知
订货时须注明：
● 型号；
● 安装方式；
● 结构型式及外形尺寸；
● 系统图和控制原理图；
● 有特殊要求的协商解决。
