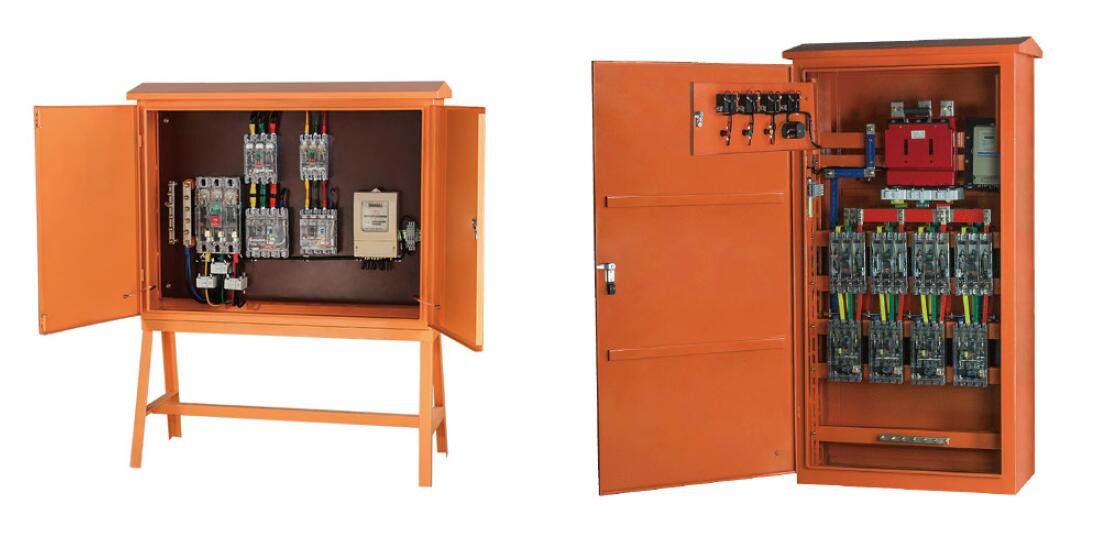

- YNPZ建筑工地临时用电配电箱
-
-
概述
建筑工地临时用电配电箱（临时配电箱）适用于电气、道路、桥梁、隧道、市政、房地产、地铁、机场、基础建设等施工现场作为临时配电使用，在交流50HZ，额定工作电压为交流380V、220V的低压电网系统中，作为临时动力、照明配电、计量以及电动机控制之用，分为室内挂墙型、户外防水挂墙型、户外防水落地型。
临时配电箱一般分为：总配电箱、分路配电箱、终端开关箱、—级配电箱、二级配电箱、三级配电箱、计量配电箱等等。
临时配电箱使用隔离刀开关、熔断器式刀开关、闸刀开关作为隔离分断点，使用漏电断路器、塑壳断路器来保护线路的可靠运行，并设有接地线端子、漏电开关，保护人身安全。可根据用户的需求增加计量电度表、指示灯、电流表、电压表、防雷浪涌保护器、接触器、防水插座、二三插座、三相四线插座等电器元件。
本系列箱体有多种颜色可供选择，有大红色、米黄色、淡黄灰色、电脑灰色、苹果绿、白色等，并且可根据客户要求设计各种形式及尺寸的建筑工地临时配电箱，防护等级最高为IP54．符台IEC以及GB7251.3国家标准。
电气设备设置
● 配电系统应设置室内总配电箱和室外分配电箱或i筻置室外总配电箱和分配电箱，实行分级配电。
● 动力配电箱与照明配电箱宜分别设置，如台置在同—配电箱内，动力和照明线路应分路设置，照明线路接线宜安在动力开关的上侧。
● 开关箱应有末级分配电箱，开关箱内应机—闸一漏电，每台用电设配应有自己的开关箱，严禁用个开关电器直接控制两台及两台以上的用电设备。
● 总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定用电设备的水平距离不宜超过3m。
● 配电箱、开关箱应装在干燥、通风及常温场所，不得装设在有严重损失作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击，强烈振动，液体浸溅及热源烘烤的场所。配电箱，开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。
● 配电箱、开关箱安装要端正、牢固、移动式的箱体设在坚固的支架上．固定式配电箱、开关箱的下皮与地面的垂直距离应不大于1.3m，小于1.5m。移动式分配电箱，开关箱采用铁板或优质地缘材料制作。铁板的厚度应大于1.5m。
● 配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。
技术参数
手提式
|
型号规格
|
高 H
|
宽 W
|
深 D
|
|
YNPZ-L 3040/17
|
400
|
300
|
170
|
|
YNPZ-L 4050/17
|
500
|
400
|
170
|
|
YNPZ-L 5060/18
|
600
|
500
|
180
|
|
YNPZ-L 6080/18
|
800
|
600
|
180
|
屋顶式
|
型号规格
|
高 H
|
宽 W
|
深 D
|
|
YNPZ-L 3040/16
|
400
|
300
|
160
|
|
YNPZ-L 4050/17
|
500
|
400
|
170
|
|
YNPZ-L 5060/18
|
600
|
500
|
180
|
|
YNPZ-L 6080/18
|
800
|
600
|
180
|
|
YNPZ-L 80100/20
|
1000
|
800
|
200
|
订货须知
● 产品数量
● 主要元器件的型号、技术参数
● 其它特殊要求同本公司协商。
案例展示
