YNMK系列变压器经济运行系统

系统概述

众所周知电力变压器在运行过程中会产生损耗，而这个损耗根据变压器不同的工作模式会有所不同，为此国家出台了GB／T 13462-2008《电力变压器经济运行》，为电力变压器的经济运行提供了指导。变压器经济运行是指在传输电量相同的条件下，通过择优选取最佳运行方式和调整负载，使变压器电能损失最低。经济运行就是充分发挥变压器效能，合理地选择运行方式，从而降低用电损耗。
YNMK变压器经济运行系统实用于具有两台配电变压器低压侧采用单母线分段供电的配电房降低损耗的经济运行方案，根据变压器的容量、负荷大小进行计算，自动按变压器经济运行的方式投切变压器，解决了传统的人工进行投切的方式，极大的提高电网运行的经济效益、减轻调度人员和各分站运行人员的劳动强度。

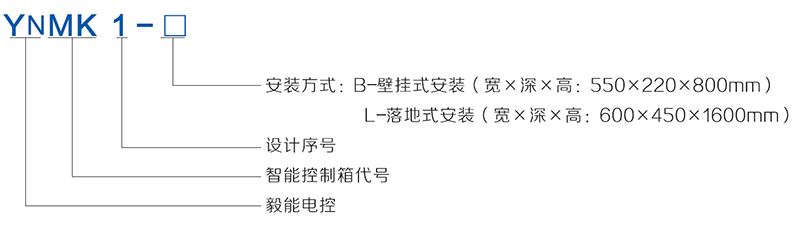

型号及功能

工作原理

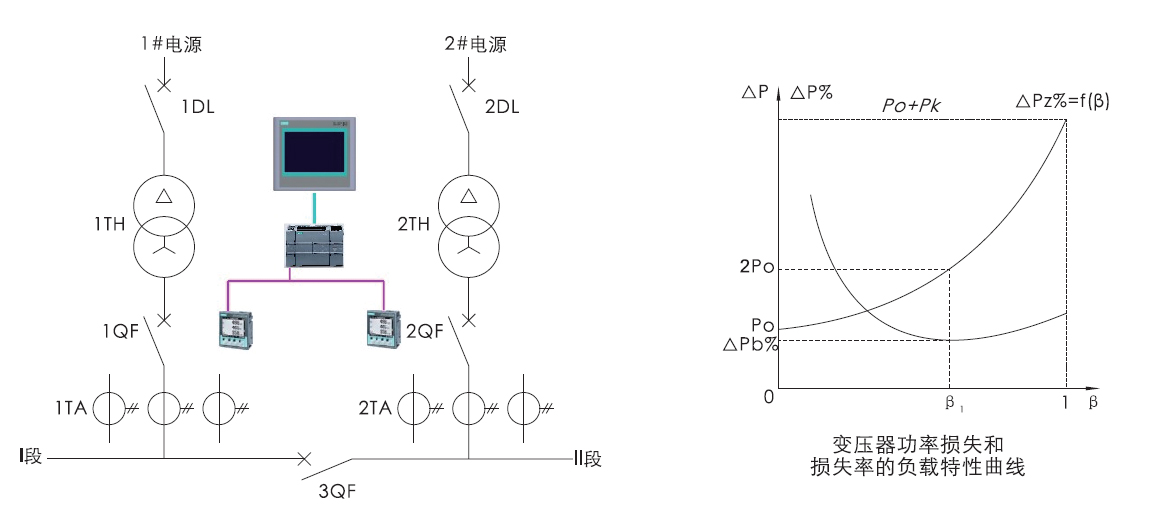

根据GB/T 13462-2008《电力变压器经济运行》提出的变压器运行方法，我们简单地说明一下具体运行方法和怎样节能。根据下图我们可以看出，变压器在75%负载运行为最佳经济运行区上限，与上限综合功率损耗率相等的另一点为最佳经济运行区下限，最佳经济运行区上限负载系数为0.75，最佳经济运行区下限负载系数为1.33；我们应尽量保证变压器运行于最佳运行区。
如果从控制逻辑上来说的话，可以这样简单的理解，当总功率低于最佳运行区下限时，控制器会停掉相应的负载，通过联络为其供电；当总功率高于最佳运行区上限时，控制器会断开联络，使配电回路独立运行。

符号说明

控制对象符号
1DL：I段高压开关
2DL：II段高压开关
1QF:I段低压总路开关
2QF:II段低压总路开关
3QF：低压联络开关
 变压器参数：
Po：变压器空载损耗
Pk：变压器负载损耗
△P：负载耗损
△P%：损耗率
△PZN%：经济运行区与最劣运行区临界损耗率
△Pb%(△PZD%)：最低损耗率
β：负荷率 		逻辑控制顺序：
针对单母线两台变压器分断运行结构，运行方式有三种：
1、I号变压器单台运行，通过联络开关向所有负载供电。
2、II号变压器单台运行，通过联络开关向所有负载供电。
3、I、II号变压器分列运行（联络开关断开）。

功能及特点

1、YNMK系统集数据采集、数据分析计算、设备控制于一体，各部分功能紧密配合。内采用CPU中央处理单元，集成了数字量I/O（输人／输出）、Al模拟量输入／输出、RS485通讯接口、HMI人机界面及电力参数采集系统，具有强大的模块扩展能力，运行速度快，性能稳定、可靠。
2、数据采集系统实时监控配电网络两路低压进线的全部相/线的所有电力参数（电流、电压、功率、功率因数等），电流、电压精度可达0.2级，功率、功率因数达0.5级，电能达1级。
3、分析系统根据采集的两路电力参数，进行汇总计算，然后输出分析结果。
4、控制系统根据系统计算结果发出控制指令，自动按变压器经济运行方式进行两路变压器的投切操作。投切顺利按电力部门操作程序进行操作，并在故障状态进行闭锁。避免误投切。
5、始终保证两台变压器都在经济运行区工作，从根本上达到变压器经济运行的目的；
6、动作延时可调、动作电流可调；
7、可按电力系统的状态设定断路器的投退操作顺，及互锁逻辑关系；
8、变压器退出运行的同时分断高压侧断路器，避免变压器的空载损耗。
9、通过GPRS网络系统，对设备运行情况进行无线监控。
