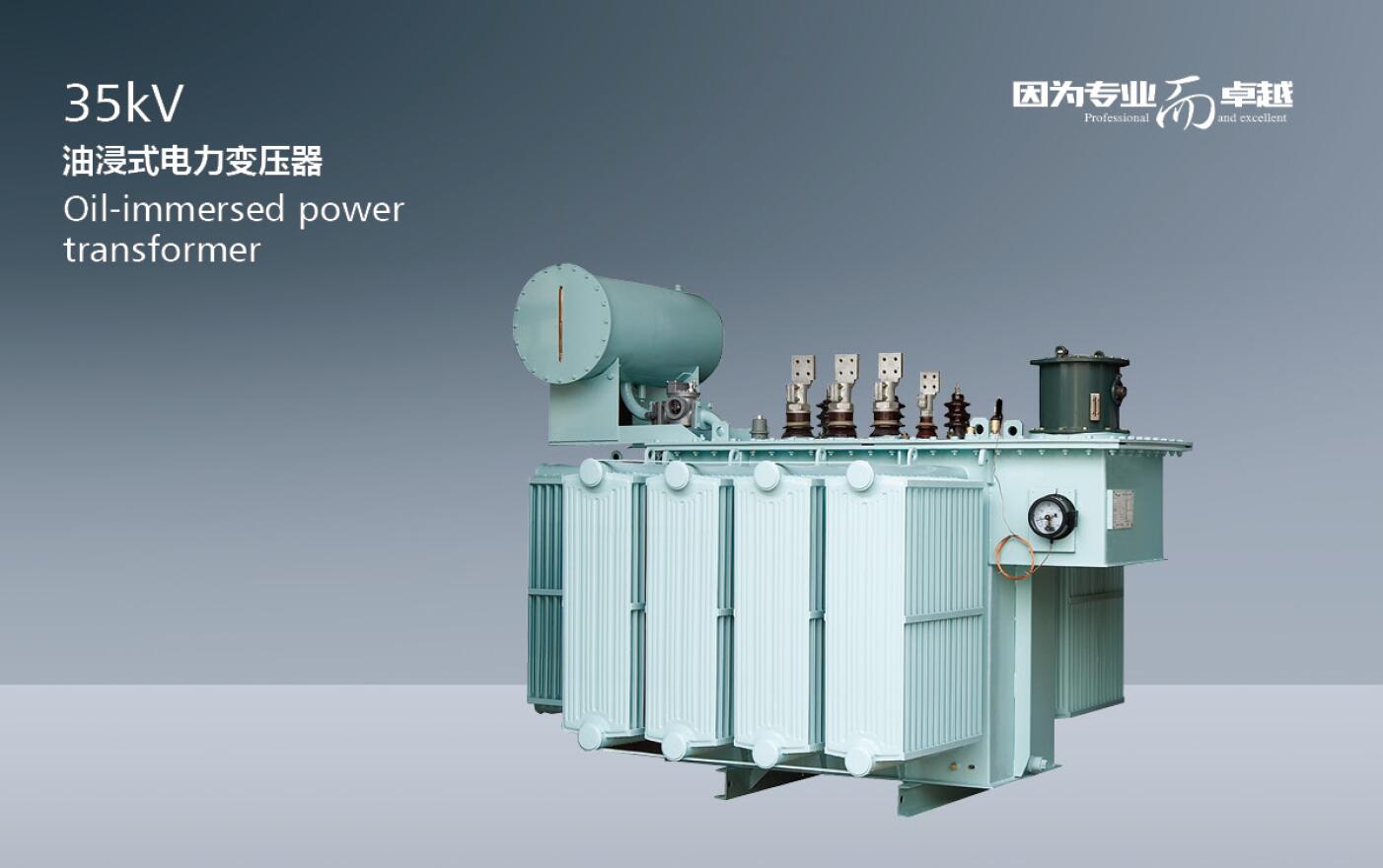

- 35kV油浸式电力变压器
-
-
概述
本产品适用于交流50Hz、额定工作电压35kV及以下的电力系统中，作为中小型变电站及工矿企业、事业单位动力配电及照明负荷的变电设备。
产品符台标准：GB1094.1-5。

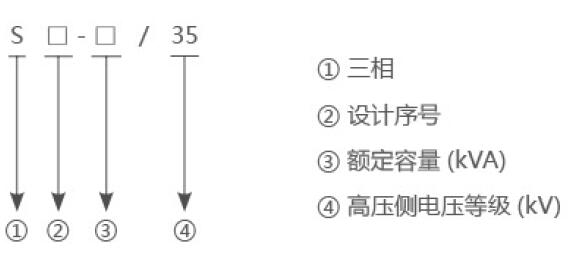

型号及其含义
工作条件
● 安装高度：海拔不超过1000m
● 环境温度：-40℃~+40℃
技术参数
额定容量
（kVA）
|
电压组合
|
联结组标号
|
空载损耗
（W）
|
负载损耗
（W）
|
空载电流
(%)
|
短路阻抗
（%）
|
重量（kg）
|
高压
（kV）
|
高压分接范围
|
低压
（kV）
|
油重
|
总重
|
|
50
|
38.5
35
|
±5%
±2×2.5%
|
0.4
|
Yyn0
Dyn11
|
1.21/1.15
|
0.17
|
2
|
6.5
|
220
|
610
|
|
100
|
2.01/1.92
|
0.23
|
1.8
|
250
|
810
|
|
125
|
2.38/2.26
|
0.27
|
1.7
|
255
|
885
|
|
160
|
2.82/2.69
|
0.29
|
1.6
|
305
|
1040
|
|
200
|
3.33/3.16
|
0.34
|
1.5
|
403
|
1400
|
|
250
|
3.95/3.76
|
0.41
|
1.4
|
412
|
1450
|
|
315
|
4.76/4.53
|
0.49
|
1.4
|
430
|
1600
|
|
400
|
5.75/5.47
|
0.58
|
1.3
|
460
|
1700
|
|
500
|
6.92/6.58
|
0.69
|
1.2
|
525
|
2025
|
|
630
|
7.87
|
0.83
|
1.1
|
580
|
2315
|
|
800
|
9.41
|
0.98
|
1
|
645
|
2715
|
|
1000
|
11.54
|
1.15
|
1
|
745
|
3315
|
|
1250
|
13.94
|
1.41
|
0.9
|
825
|
3730
|
|
1600
|
16.67
|
1.70
|
0.8
|
955
|
4420
|

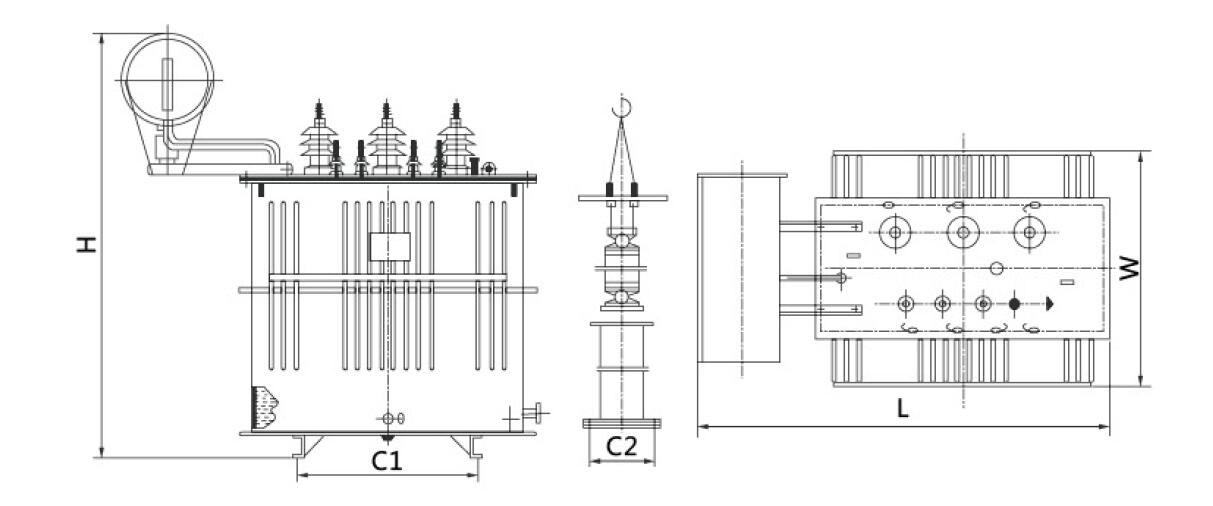

外形及安装尺寸
|
额定容量（kVA）
|
外形及安装尺寸（mm）
|
|
L
|
W
|
H
|
C1
|
C2
|
|
50
|
1140
|
915
|
1430
|
550
|
550
|
|
100
|
1140
|
1040
|
1550
|
550
|
550
|
|
125
|
1140
|
1040
|
1580
|
550
|
550
|
|
160
|
1660
|
880
|
1620
|
660
|
660
|
|
200
|
1660
|
890
|
1650
|
660
|
660
|
|
250
|
1660
|
900
|
1690
|
660
|
660
|
|
315
|
1745
|
920
|
1760
|
660
|
660
|
|
400
|
1785
|
1000
|
1810
|
660
|
660
|
|
500
|
1815
|
1100
|
1850
|
820
|
820
|
|
630
|
1830
|
1115
|
1920
|
820
|
820
|
|
800
|
1905
|
1230
|
1960
|
820
|
820
|
|
1000
|
2260
|
1250
|
2135
|
820
|
820
|
|
1250
|
2415
|
1320
|
2165
|
820
|
820
|
|
1600
|
2505
|
1450
|
2235
|
820
|
820
|
