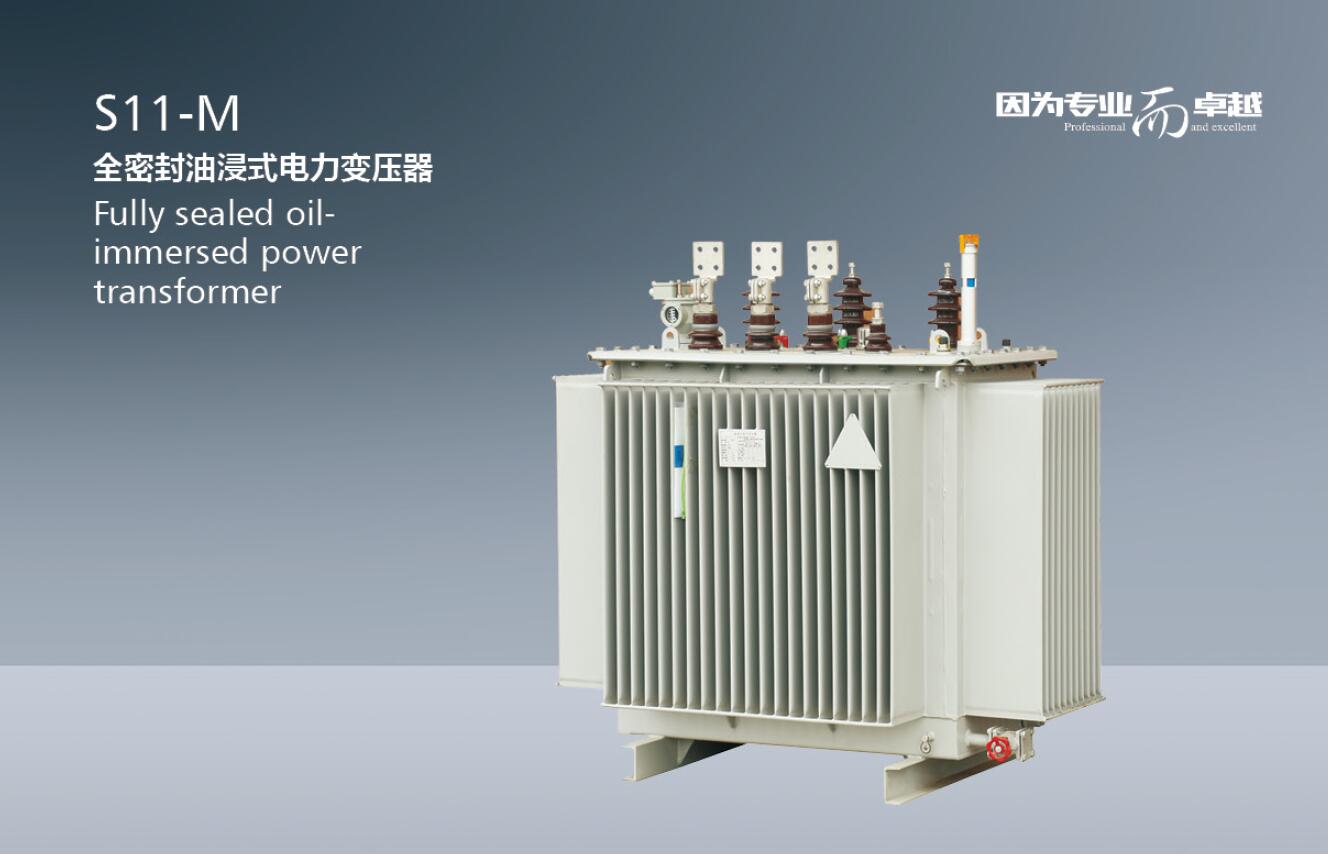

S11-M全密封油浸式电力变压器

概述

S11-M 全密封油浸式电力变压器适用于交流50Hz、额定工作电压10kV及以下的电力系统中，作为石油、冶金、化工、纺织、轻工等企业及粉尘较大场所的配电变压器。
产品符合标准：GB1094.1-5。

型号及其含义

工作条件

● 安装高度：海拔不超过1000m
● 环境温度：-40℃~+40℃

技术参数

额定容量
（kVA） 		电压组合 联结组标号 空载损耗
（W） 		负载损耗
（W） 		空载电流
(%) 		短路阻抗
（%） 		重量（kg）
高压
（kV） 		高压分接范围 低压
（kV） 		油重 总重
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		100 630/600 2.1 4 75 295
50 130 910/870 1.1 88 395
63 150 1090/1040 1 95 420
80 180 1310/1250 1 103 480
100 200 1580/1500 0.9 115 540
125 240 1890/1800 0.9 130 645
160 280 2310/220 0.8 145 740
200 340 2730/2600 0.8 175 885
250 400 3200/3050 0.7 195 1010
315 480 3830/3650 0.7 230 1205
400 570 4520/4300 0.6 255 1375
500 680 5410/5150 0.6 285 1620
630 810 6200 0.6 4.5 350 1960
800 980 7500 0.5 405 2310
1000 1150 10300 0.5 490 1690
1250 1360 12000 0.5 550 3315
1600 1640 14500 0.4 625 3795
注：表中斜线上方的负载损耗值适用于Dyn11或Yzn11联结组，斜线下方的负载损耗值适用于Yyn0L联结。

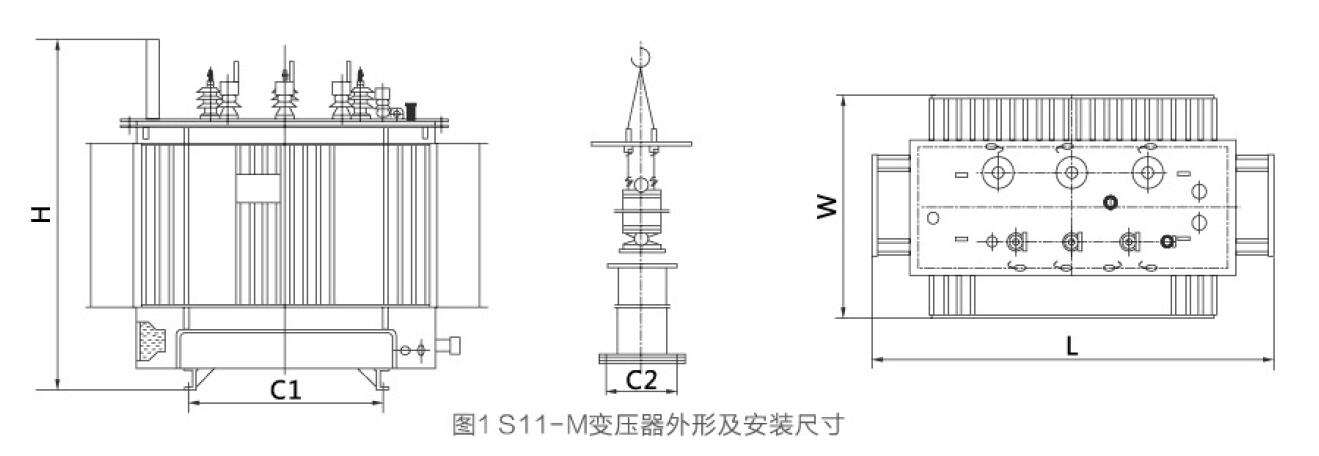

外形及安装尺寸图

额定容量（kVA） 外形及安装尺寸（mm）
L W H C1 C2
30 750 643 974 400 400
50 795 493 1013 400 400
63 800 665 1050 400 400
80 840 680 1075 400 400
100 775 690 1100 550 550
125 1260 900 1045 550 550
160 1090 720 1140 550 550
200 1180 780 1155 550 550
250 1175 750 1180 550 550
315 1315 890 1240 660 660
400 1330 910 1280 660 660
500 1390 930 1340 660 660
630 1545 1030 1410 820 820
800 1570 1020 1535 820 820
1000 1800 1250 1430 820 820
1250 1910 1130 1650 820 820
1600 2010 1220 1740 820 820
2000 2120 12807 1780 820 820
