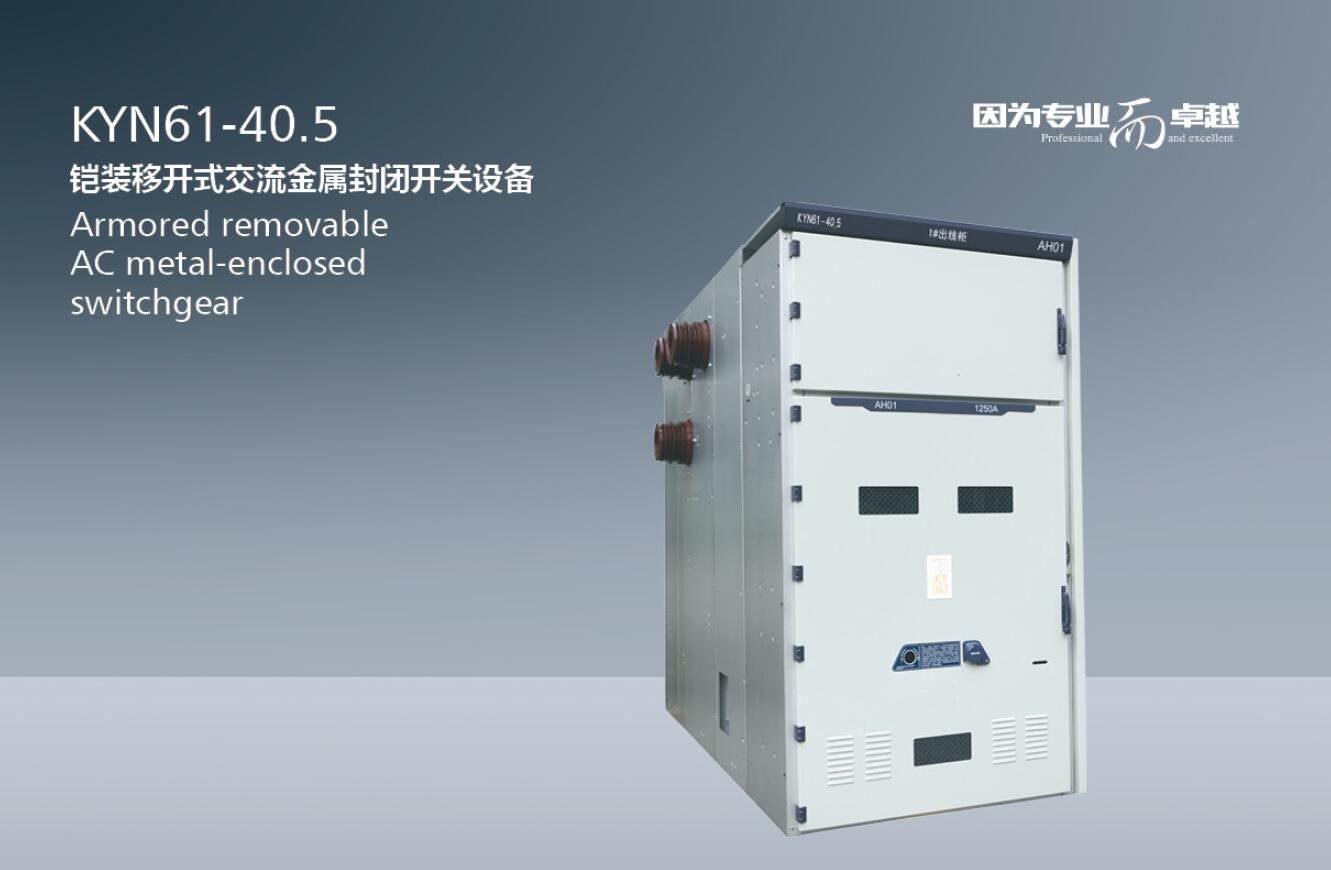

KYN61-40.5铠装移开式交流金属封闭开关设备

概述

KYN61-40.5（Z）型铠装移开式交流金属封闭开关柜（以下简称开关柜）系三相交流50Hz额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用．对电路起到控制保护和监测等功能，还可用于频繁操作的场所。
本开关柜符台GB3906-2006 《3 ~ 35kV交流金属封闭开关设备》、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》及DL/T 404-2007《3.6kV-40.5kV交流金属封闭开关设备和控制设备》等标准。

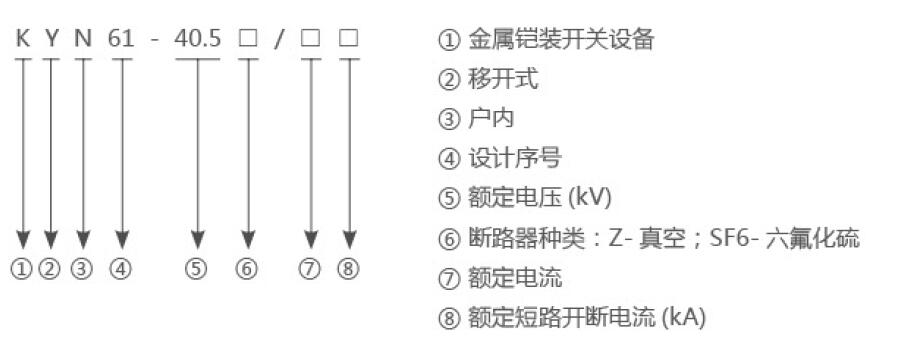

型号及含义

使用环境条件

环境温度：上限+40℃，且24h内测得的平均值不超过35℃，下限一10℃：
海拔高度：海拔不超过lOOOm：
相对湿度：日平均值不超过95%，月平均值不超过90%；
地震烈度：不超过8度；
水蒸汽压力：日平均值不超过2.2kPa，月平均值不超过1.8kPa；
周围环境：无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

技术参数

序号 名称 单位 数值
1 额定电压 kV 40.5
2 额定电流 A 1250 1600 2000
3 额定频率 Hz 50
4 额定短时耐受电流 kA 20 25 31.5
5 额定峰值耐受电流 kA 50 63 80
6 额定工频耐受电压 kV 95/1min
7 额定雷电冲击耐受电压 kV 185
8 额定短路持续时间 s 4
9 防护等级 IP3X

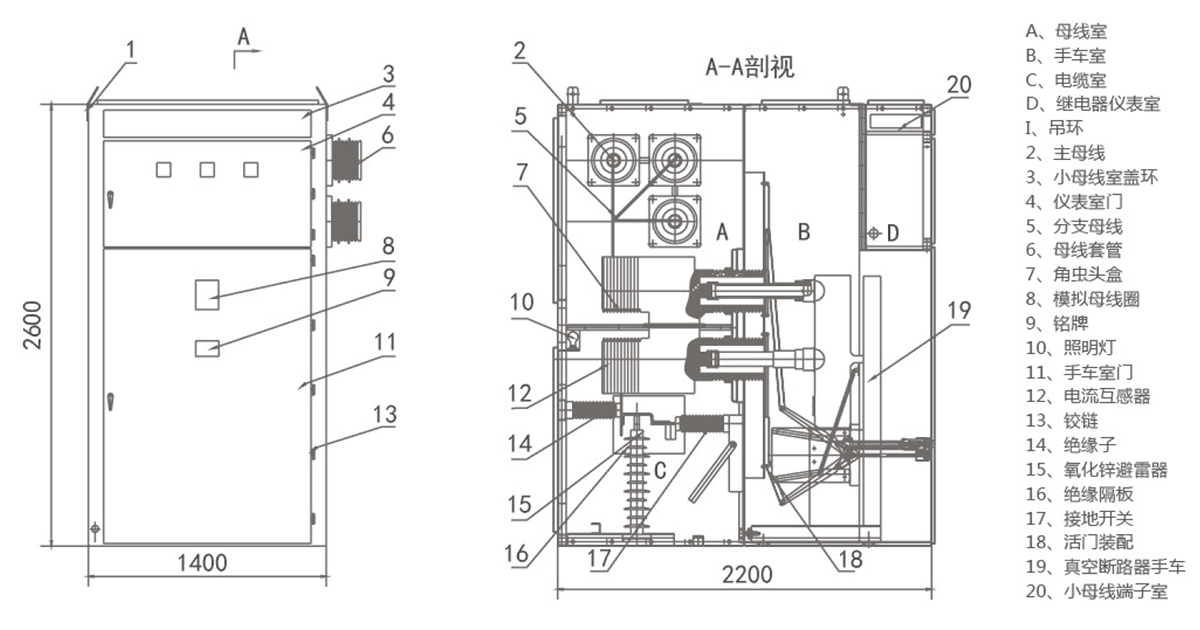

开关柜外形尺寸

订货须知

订货时应提供下列技术资料：
● 主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等；
● 辅助回路接线原理图、端子排列图；
● 开关设备内的电器元件的型号、规格、数量；
● 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求；
● 如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数据；
● 需要附件、备件时，应提出种类和数量；
● 开关设备使用在特殊环境条件，应在订货时详细说明。
