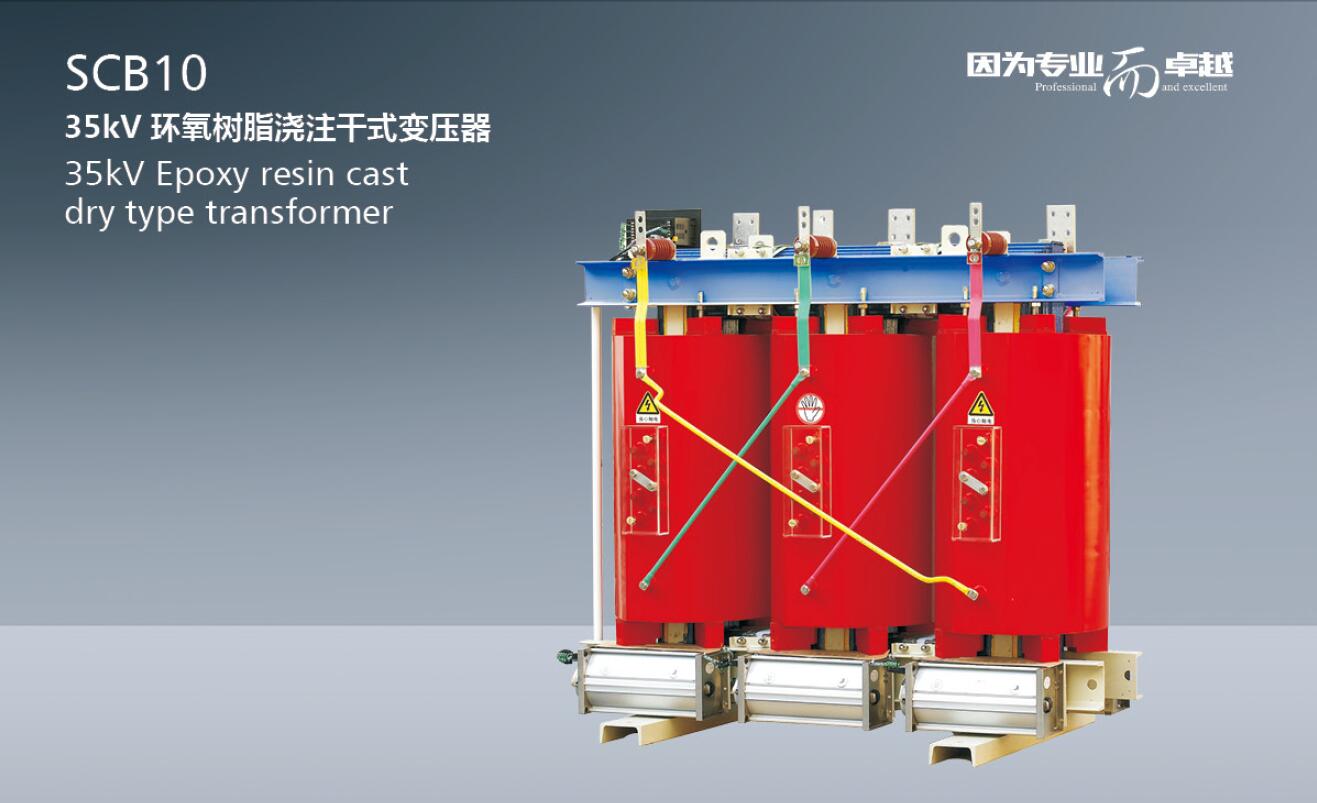

SCB1035kV 环氧树脂浇注干式变压器

概述

本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。
产品符合标准：GB1094.1-5、GB1094.11。

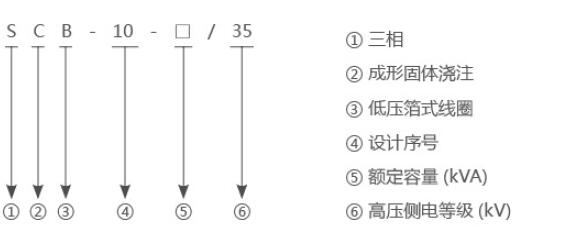

型号及其含义

工作条件

● 安装高度海拔超过1000m;
● 电源电压的波形似于正弦波;
● 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温+40℃
最高日平均气温+30℃
最高年平均气温+20℃
最低气温-30℃（适用于户内式变压器）

技术参数

额定容量
（kVA） 		电压组合 联结组标号 负载
（120℃） 		空载 空载电流
(%) 		短路阻抗
（%） 		油重 总重
高压
（kV） 		高压分接范围 低压
（kV）
50 35
38.5 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		1.43 0.45 2.8 6 720 770
100 2.09 0.63 2.4 890 950
160 2.83 0.792 1.8 1000 1060
200 3.33 0.882 1.8 1260 1320
250 3.80 0.99 1.6 1420 1480
315 4.51 1.18 1.6 1730 1790
400 5.42 1.38 1.4 1840 1900
500 6.65 1.62 1.4 2200 2270
630 7.70 1.86 1.2 2630 2700
800 9.12 2.16 1.2 3260 3330
1000 10.45 2.43 1.0 3990 4060
1250 12.73 2.84 0.9 4470 4540
1600 15.49 3.24 0.9 5570 5640
2000 18.24 3.83 0.9 6410 6480
2500 21.85 4.46 0.9 6930 7030

外形及安装尺寸

额定容量（kVA） 外形及安装尺寸（mm）
L W H C1 C2
50 1180 890 1050 660 660
100 1250 900 1350 660 660
160 1540 920 1660 820 820
200 1620 920 1750 820 820
250 1650 940 1800 820 820
315 1670 940 1850 820 820
400 1720 1150 1900 820 820
500 1810 1150 1940 820 1070
630 1850 1150 1990 820 1070
800 1990 1150 2010 1070 1070
1000 2020 1150 2040 1070 1070
1250 2080 1150 2120 1070 1070
1600 2130 1150 2320 1070 1070
2000 2180 1150 2480 1070 1070
2500 2200 1150 2600 1070 1070
3150 2580 1320 2610 1070 1070
4000 2680 1320 2650 1070 1070
5000 2890 1350 2680 1475 1070
6300 2980 1700 2800 1475 1070
