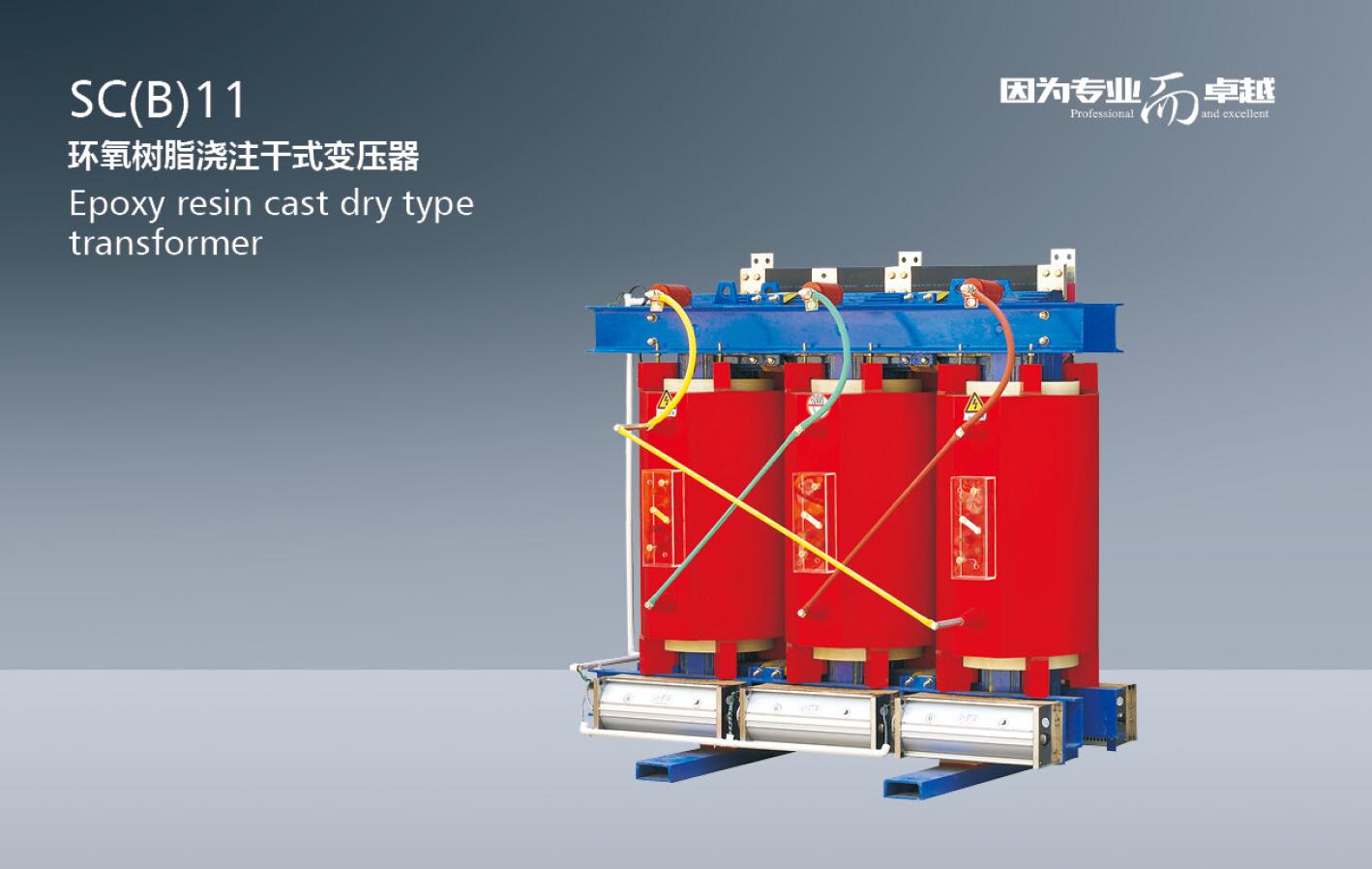

SC(B)11环氧树脂浇注干式变压器

概述

本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。
产品符合标准：GB1094.1-5、GB1094.11。

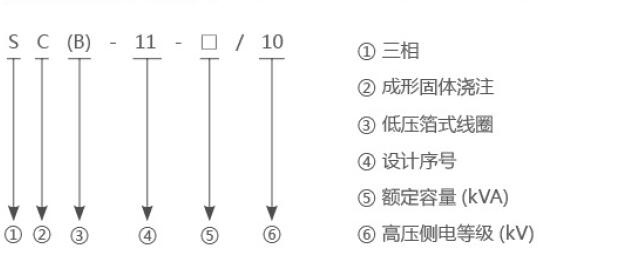

型号及其含义

工作条件

● 安装高度海拔超过1000m;
● 电源电压的波形：似于正弦波;
● 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温+40℃
最高日平均气温+30℃
最高年平均气温+20℃
最低气温-30℃（适用于户内式变压器）

技术参数

额定容量
（kVA） 		电压组合 联结组标号 负载 空载 空载电流
(%) 		短路阻抗
（%） 		油重 总重
高压
（kV） 		高压分接范围 低压
（kV）
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.71 0.17 2.4 4 220 250
50 1.00 0.24 2.1 360 410
80 1.38 0.33 1.8 450 490
100 1.57 0.36 1.8 540 580
125 1.85 0.42 1.6 630 670
160 2.13 0.48 1.5 745 795
200 2.53 0.55 1.4 850 910
250 2.76 0.64 1.4 1010 1065
315 3.47 0.79 1.2 1235 1295
400 3.99 0.88 1.2 1370 1430
500 4.88 1.04 1.2 1565 1625
630 5.91 1.21 1.0 1855 1930
630 5.96 1.17 1.0 6 1800 1875
800 6.95 1.36 1.0 2140 2215
1000 8.13 1.59 1.0 2535 2620
1250 9.69 1.88 1.0 3100 3190
1600 11.73 2.20 1.0 3705 3830
2000 14.54 2.72 0.8 4230 4380
2500 17.27 3.20 0.8 5230 5380

外形及安装尺寸

额定容量（kVA） 外形及安装尺寸（mm）
L W H C1 C2
30 640 520 770 300 350
50 675 580 780 300 350
80 880 760 940 450 660
100 935 760 960 450 660
125 955 760 1010 450 660
160 1020 760 1030 550 660
200 1030 760 1200 550 660
250 1160 760 1100 660 660
315 1500 1150 1500 660 660
400 1220 760 1205 660 660
500 1250 760 1230 660 660
630 1380 760 1220 660 660
630 1430 760 1190 660 660
800 1500 760 1225 660 660
1000 1690 920 1330 820 820
1250 1560 920 1480 820 820
1600 1710 1020 1550 820 820
2000 1820 1170 1710 820 820
2500 1820 920 1780 1070 1070
