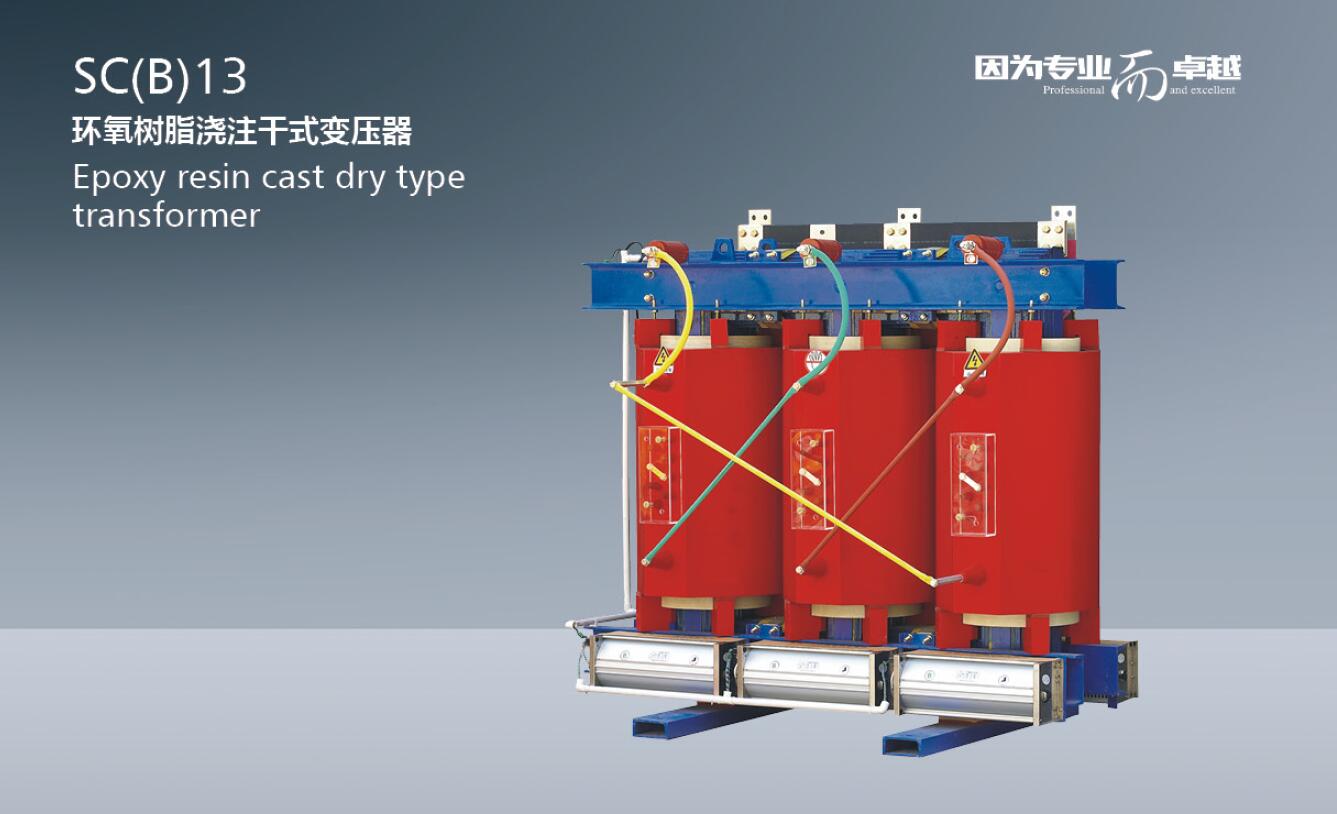

SC(B)13环氧树脂浇注干式变压器

概述

本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。

型号及其含义

工作条件

● 安装高度海拔超过1000m;
● 电源电压的波形：似于正弦波;
● 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
● 环境温度：最高气温+40℃
最高日平均气温+30℃
最高年平均气温+20℃
最低气温-30℃（适用于户内式变压器）

技术参数

额定容量
（kVA） 		电压组合 联结组标号 负载 空载 空载电流
(%) 		短路阻抗
（%） 		油重 总重
高压
（kV） 		高压分接范围 低压
（kV）
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.71 0.17 2.4 4 220 250
50 1.00 0.24 2.1 360 410
80 1.38 0.33 1.8 450 490
100 1.57 0.36 1.8 540 580
125 1.85 0.42 1.6 630 670
160 2.13 0.48 1.5 745 795
200 2.53 0.55 1.4 850 910
250 2.76 0.64 1.4 1010 1065
315 3.47 0.79 1.2 1235 1295
400 3.99 0.88 1.2 1370 1430
500 4.88 1.04 1.2 1565 1625
630 5.91 1.21 1.0 1855 1930
630 5.96 1.17 1.0 6 1800 1875
800 6.95 1.36 1.0 2140 2215
1000 8.13 1.59 1.0 2535 2620
1250 9.69 1.88 1.0 3100 3190
1600 11.73 2.20 1.0 3705 3830
2000 14.54 2.72 0.8 4230 4380
2500 17.27 3.20 0.8 5230 5380

外形及安装尺寸

额定容量（kVA） 外形及安装尺寸（mm）
L W H C1 C2
30 600 425 630 300 350
50 640 495 760 300 350
80 930 525 850 450 660
100 970 525 890 450 660
125 990 530 930 450 660
160 1080 670 960 550 660
200 1120 670 1020 660 660
250 1160 780 1105 660 660
315 1190 780 1165 660 660
400 1280 780 1190 660 660
500 1325 785 1130 660 660
630 1400 790 1230 660 660
800 1470 795 1270 820 820
1000 1510 950 1370 820 820
1250 1610 950 1525 820 820
1600 1690 960 1690 820 820
2000 1755 960 1750 820 820
2500 1850 960 1830 1070 1070
2500 1820 920 1780 1070 1070
