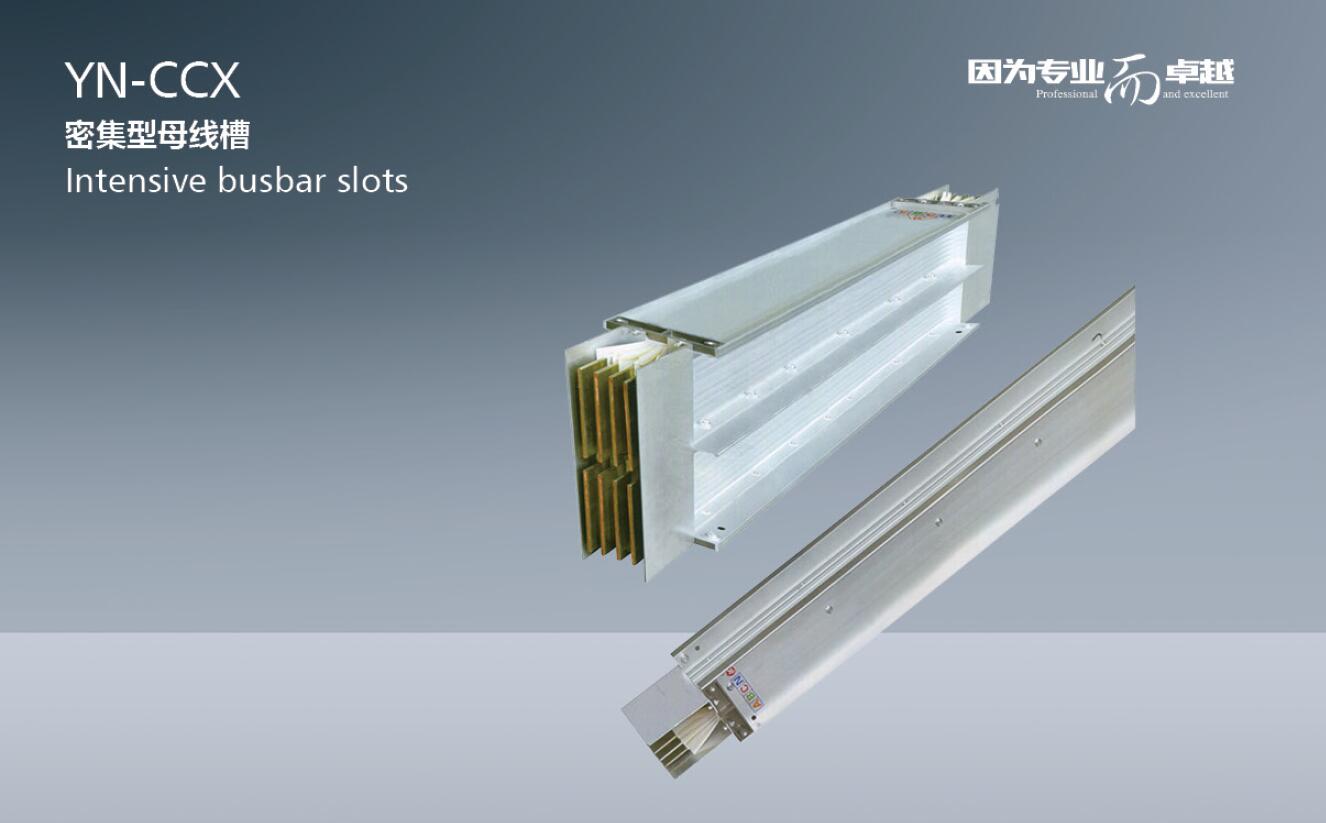

YN-CCX密集型母线槽

概述

YN-CCX密集型母线槽是吸取国外同类产品的先进技术i殳计、开发、生产于一体的新式母线槽产品。母线槽系统是一种灵活可靠的配电设备，配电效能高，安装程序简易，主要应用在660V及其以下的化工、冶金、工矿企业和文化体育场馆、展览馆、档案馆、博物馆、机场、车站、商厦等社会公共场所及高层建筑的输配电供电系统。

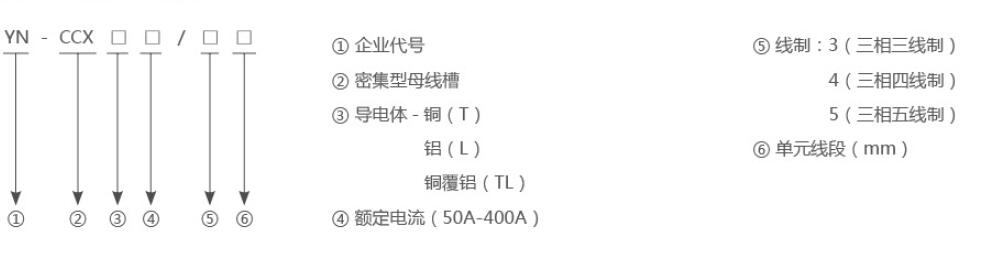

型号及其含义

功能及特点

● 母线槽外壳整体选用优质铝合金材料挤压成型，表面采用电泳氧化着色处理，防腐性强。
● 母线槽侧板成型于散热片形式设计组合而成，保持均匀散热功能可以长期工作在130℃以下的环境场所中。
● 母线槽外壳截面积比相导电体大几倍的优势做保护导体兼用接地线，接地效果更加理想，更加安全可靠。
● 母线槽铝制外壳属于非导磁金属，因此电感量少，功耗更少，克服铁外壳母线槽电流噪音大的问题。
● 母线槽铝制外壳均匀包在相线四周，于各相靠近且相等．故电抗相等且最小，克服了传统接地方式在线路较长时间引起的三相及压降较大的缺点。
● 母线槽铝制外壳体密集于铝壳中，有防磨、防潮、防尘、防火的特性，外观美观置量较轻，刚性好，占用空间小，解决了传统母线槽的不足。

型号样式

母线槽单元型号

代号 名称 代号 名称 代号 名称
A 无插孔直线段母线 BR 变容节接头 TC T 型垂直接头
A1 一插孔直线段母线 FX 插接开关箱 XS X 型水平接头
A2 二插孔直线段母线 JX 始端进线箱（端出线箱） XC X 型垂直接头
S 始端母线 LS L 型水平接头 ZS Z 型水平接头
Z 终端盖 LC L 型垂直接头 ZC Z 型垂直接头
P 膨胀节接头 TS T 型水平接头 T 调节接头
例：YN-CCX-1250A/4-3000 表示额定电流位1250A，四线制直线段铜导体密集型母线，其长度为3000mm。

配套设计

1. 400A至6300A的母线槽，螺栓连接头是标准配件，在负荷更或维修时，能把母线快速装拆重接应用，它可以在母线槽的任何—端装上或拆下，系统配件均为标准配件．使馈线式和插入式母线的连接无需特殊的连接罩。通用的配件能简化安装和维修。
2. 母线槽内的连接空间被—特殊隔扳封闭，可以防止装有母线槽的地方在发生火灾时，浓烟及气体透过母线槽散播，该内部隔板允许母线槽穿过墙身或地板时并不会形成‘烟囱效应“的燃烧路径。
3. 连接螺栓采用8.8级高强度的标准配件可确保使用者用扳手将连接处拧紧到恰当的力矩。—个红色塑料牌“WD”会脱落，这表示连接已达到应有的力矩。 同—螺栓尚有另—螺栓头留作将来维修或装拆用。另有一个方垫使整个接触面压力均匀，以确保合适的电气连接。

“三明治”结构

1.YN-CCX系列电流从400A至6300A采用"三明治"结构，不但节省空间，并在功率低时，亦具有很好的电降压特性。单一导线和散热片的设计使系统更精巧，在高电流量下，系统比常规节省—半的空间。
2.YN-CCX系列所有母线诽均采用高级镀银铜排作为导体材料，导体排的外表面镀层具有提高额定电流值，有较好的防腐保护。
3.YN-CCX系列电导体紧密结合，间隙小、电抗小、散热好、温升低、热稳定性好、载流量大、节能效果优良；简易的设计全封闭的结构防护等级能达 到IP65以上。
4.YN-CCX系列所有母线排均使用B级130℃聚酯胶片，以达到长期绝缘的效果。母线槽的绝缘介质为三层0.6mm的热塑聚酯胶包裹导电排四周。耐温耐压硅胶条为填空料，使电导体达到全封闭的结构，已达长期绝缘效果。出厂耐压测试达到3750V，确保质量符合国家GB标准。

技术参数

1、额定绝缘电压(v)： 690
2、额定工作电压(v) ：380
3、工蠕÷击耐受电压( v/min)：3750
4、额定工作电流（A）：   母线槽：400、500、~5000、5500、6300    分流箱63、250、400、630
5、额定极限短路分断能力IOU( KA)    分流箱：5、20、30
6、额定短时耐受电流IOW(KA/S)   母线槽：20、50、65、100
7、额定峰疽短时耐受电流IDK( KA)   母线槽：40、105、143、220
8、防护等级：IP40-IP65
外壳保护导体(PE) 特别加线：12、30、39、60
母线槽外壳：24、63、82、132

优质的绝缘材料

所有母线排均使用B级130℃聚酯胶片，以达到长期绝缘的效果。YN-CCX母线槽的绝缘介质为三层0.188mm的杜邦聚酯薄膜，平铺导电排表面。达到耐高温、高压作用。

高品质的导体

所有母线排均采用高级镀银铜排作为导体材料。导体排的外表面镀层有较好的防腐保护。

承受强度测试

YN-CCX 母线槽的设计提供了短路承受强度性能，以适合用于当今工业和商业建筑的电器系统，整个系统符合UL3周波的额定标准。

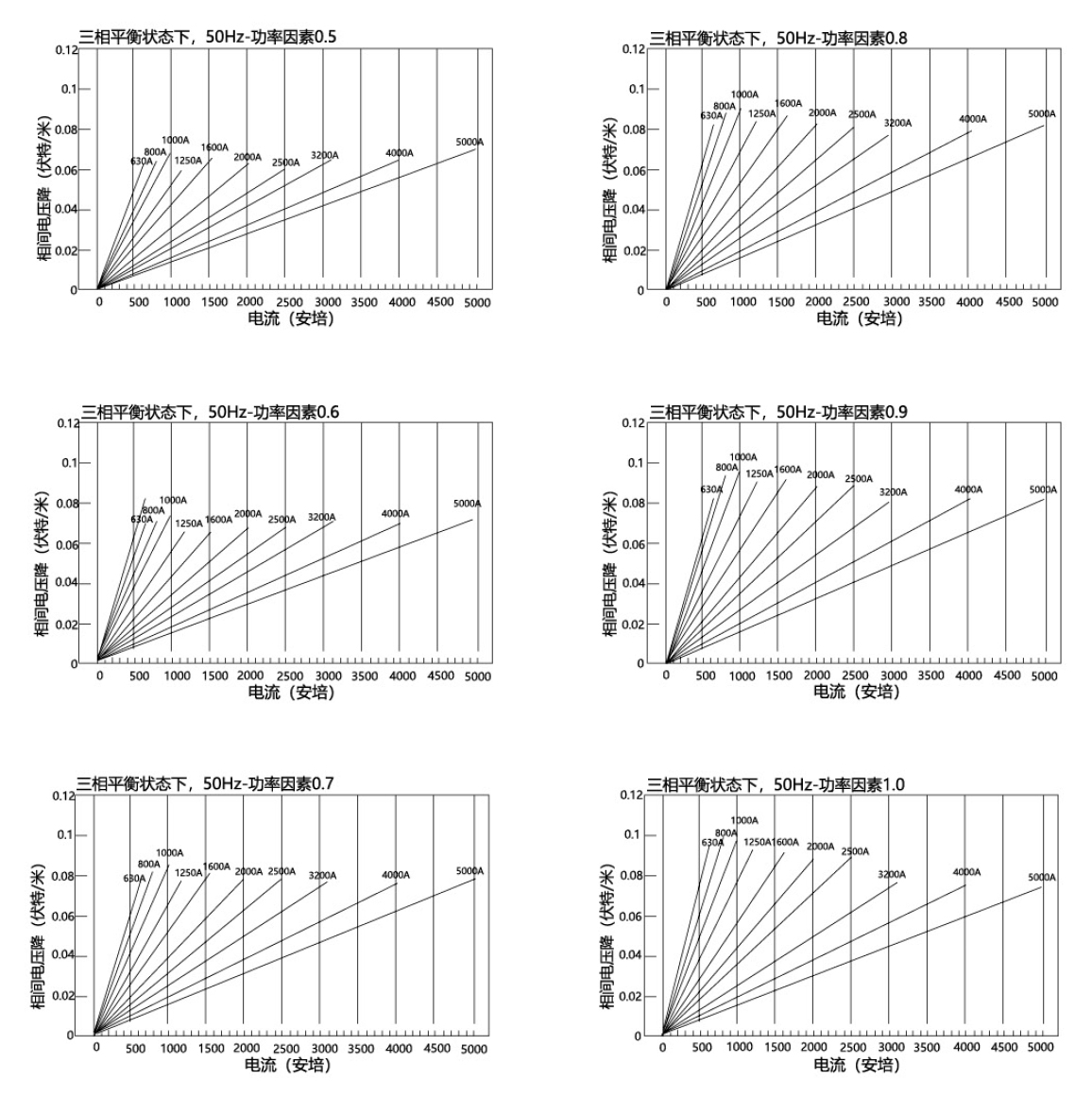

低电压降

YN-CCX 母线槽系统具有低电压降的优点，可为您节省长远投资。

内部烟气隔板

YN-CCX母线槽内的连接空间授特殊隔板封闭，可以防止装有母线槽的地方在发生火灾时，浓旧及气体透过母线槽散播．该内部隔板允许母线槽穿过墙身或地板时并不会形成‘烟囱效应“的燃烧路径。

温度低

因为采用“三明治式”设计结构和优质整条镀银铜排，母线的温升不会超过环境温度的55℃。

防护等级

YN-CCX 母线槽提供标准外壳结构，防护等级达IP65，以配合用户不同的应用和要求、室内式防护等级高达IP55,室外式的防护等级可达IP65。
