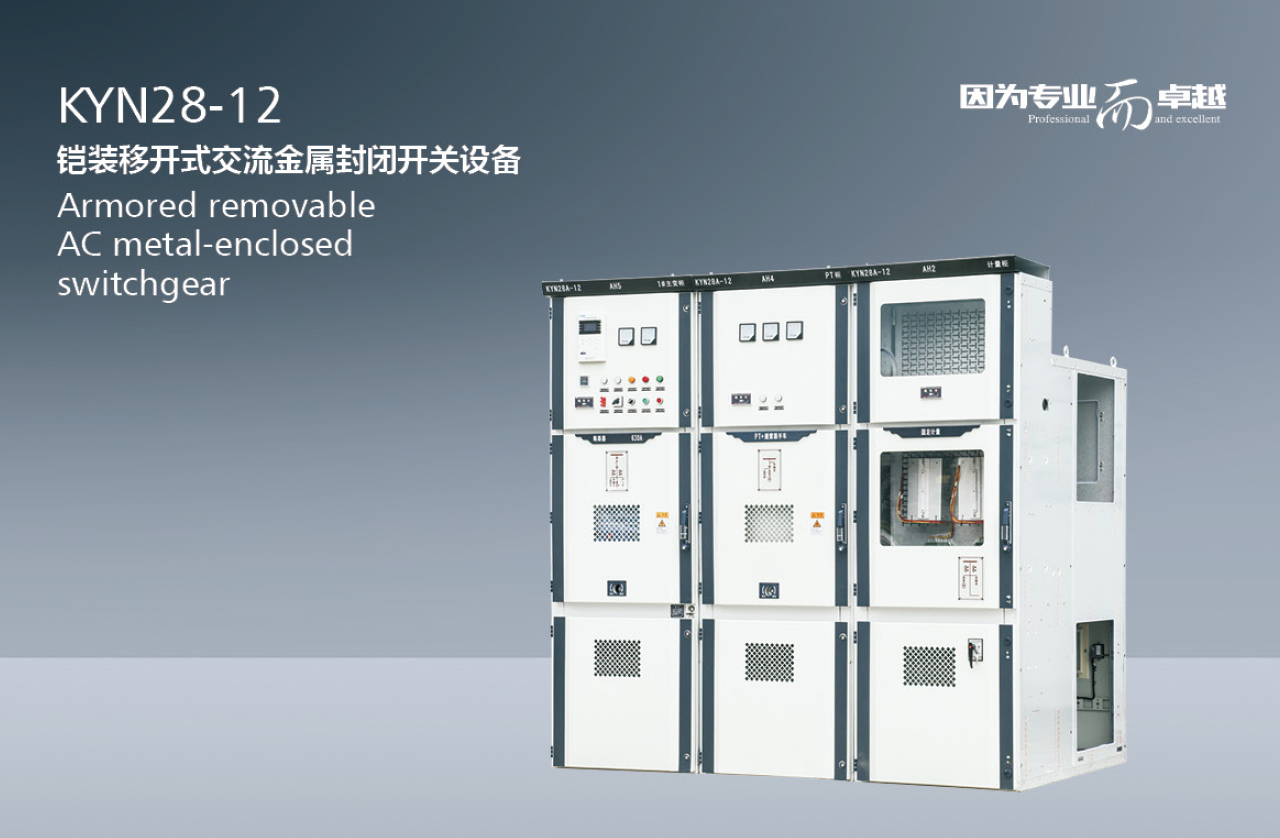

- KYN28-12铠装移开式交流金属封闭开关设备
-
-
概述
KYN28-12铠装移开式交流金属封州开关设备。它适用于三相变流额定电压12kV，额定频率50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准：GB3906 《3 ~ 35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的公用技术要求》、IEC60298《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》、DL/T404《户内交流高压开关拒订货技术条件》标准的要求。

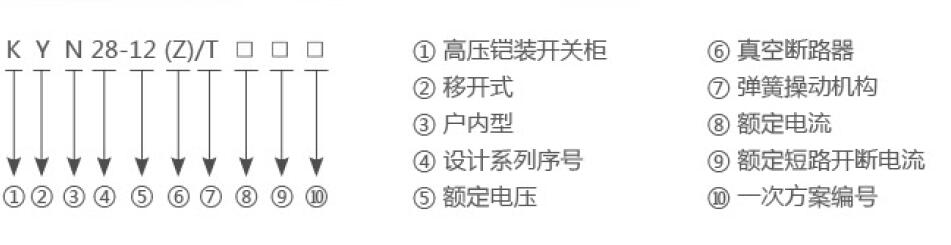

型号及含义
使用条件
● 周周围空气温度上限+40℃下限-15℃：
● 设备安装场所的最大海拔高度：1OOOm；
● 环境温度日平均相对湿度≤95%月平均相对湿度≤90%
● 地震烈度不超过8度；
● 周围空气应不受腐蚀性或可燃气体，水蒸汽等明显污染；
● 无严首污秽及经常的剧烈振动
技术参数
名称 单位 参数 额定电压 kV 12 额定绝缘水平 工频耐压 kV 相间及对地：42；断口：48 雷电冲击 kV 相间及对地：75；断口：85 额定频率 Hz 50 断路器额定电流 A 630,1250,1600,2000,2500,3150,4000 开关柜额定电流 A 630,1250,1600,2000,2500,3150,4000 额定短路开断电流 kA 20,25,31.5,40 主回路额定短时耐受电流 kA/4s 20,25,31.5,40 防护等级 IP4X 安装尺寸图

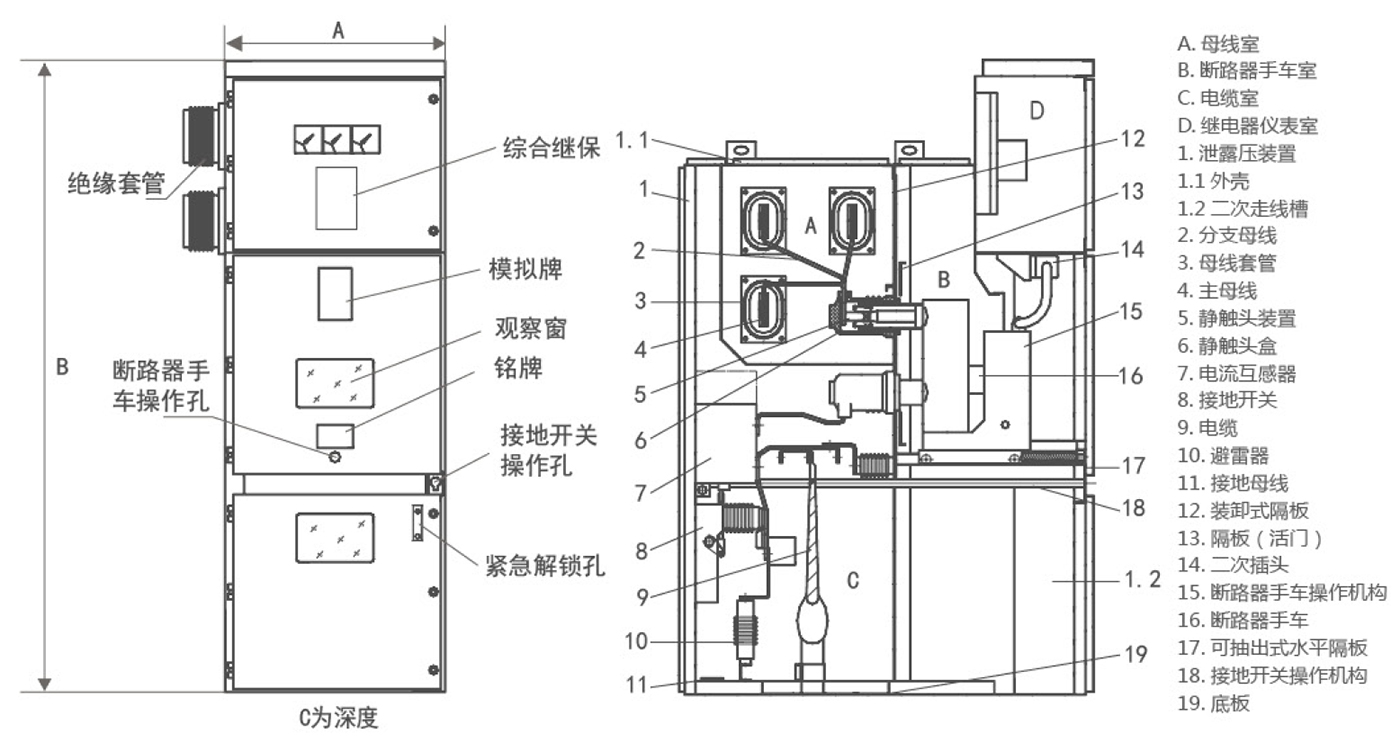

外形尺寸
A（mm） 主开关额定电流 1250A 800 主开关额定电流为1600 - 3150A 1000 B（mm） 2300 C（mm） 电缆进出线 1500 架空进场线 1660 重量（kg） 700-1200 订货须知
订货时应提供下列技术资料：
1、 主电路方案图编号、用途和主接线系统图、配电室平面布置图及排列配置图等。
2、 开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。
3、 开关设备内主要电器元件的型号、规格及数量。
4、 如开关设备之间或进线柜需要母线连接，应提供母线桥的额定载流量，母线桥的跨度，距地面高度等具体要求数据。
5、 开关设备使用在特殊环境条件时，应在订货时详细说明。
6、 其它特殊要求。
