- XGN2-12箱型固定式金属封闭开关设备
-
-
概述
XGN2-12箱型固定式金属封闭开关设备（简称开关柜）用于3 6、7 2、12KV三相交流50Hz系统中作为接受与分配电能之用，适合于频繁操作的场合，其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。本开关柜符合国家标准GB3906《3.6-405KV交流金属封闭开关设备和控制设备》及国际标准IEC298的要求，并且达到“五防”闭锁要求。
本开关柜的主开关采用ZN28-12系列真空断路器，配用CDI7系列电磁操动机构或CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关或GN22-12大电流隔离开关系列产品。

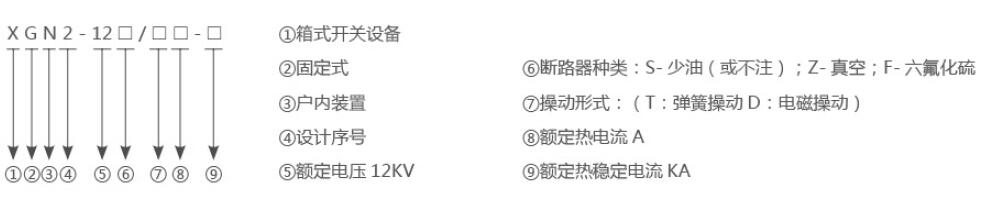

型号及含义
使用环境
· 环境温度：上限+40℃，下限-5℃；
· 海拔高度不超过1000m；
· 相对湿度：日平均值不大干95%，月平均值不大干90%；
· 地震烈度不超过8度；
· 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动场所。
· 超出上述环境条件，用户应与制造厂协商。
技术参数
|
序号
|
项目
|
单位
|
技术参数
|
|
1
|
额定电压
|
KV
|
3.6
|
7.2
|
12
|
|
2
|
额定电流
|
A
|
630~2500
|
|
3
|
最大工作电流
|
KA
|
630
|
1000
|
1250
|
2000
|
2500
|
3150
|
|
4
|
额定开断电流
|
KA
|
20
|
31.5
|
|
|
5
|
额定热稳定电流
|
KA
|
20
|
31.5
|
|
|
6
|
额定动稳定电流
|
KA
|
50
|
80
|
|
|
7
|
额定关合电流
|
KA
|
50
|
80
|
|
|
8
|
热稳定时间
|
S
|
4
|
|
9
|
防护等级
|
|
IP2X
|
|
10
|
母线等级
|
|
单母线/单母线带旁路 双母线
|
|
11
|
操作方式
|
|
电磁式/弹簧储能式
|
|
12
|
外形尺寸（宽×深×高）
|
mm
|
1100×1200×2650
|
|
13
|
重量
|
kg
|
1000以下
|

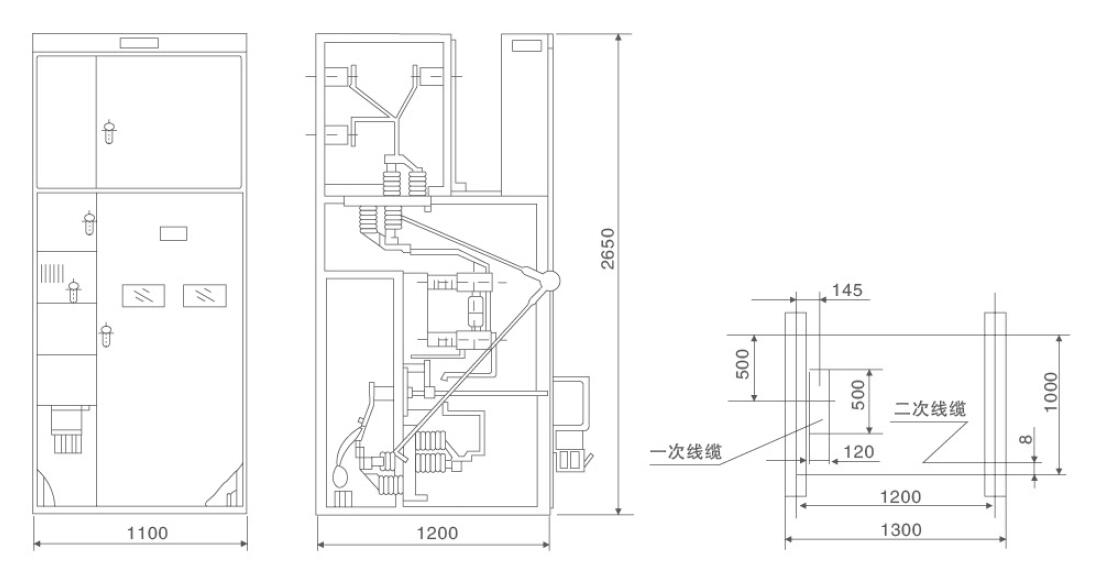

安装尺寸图
