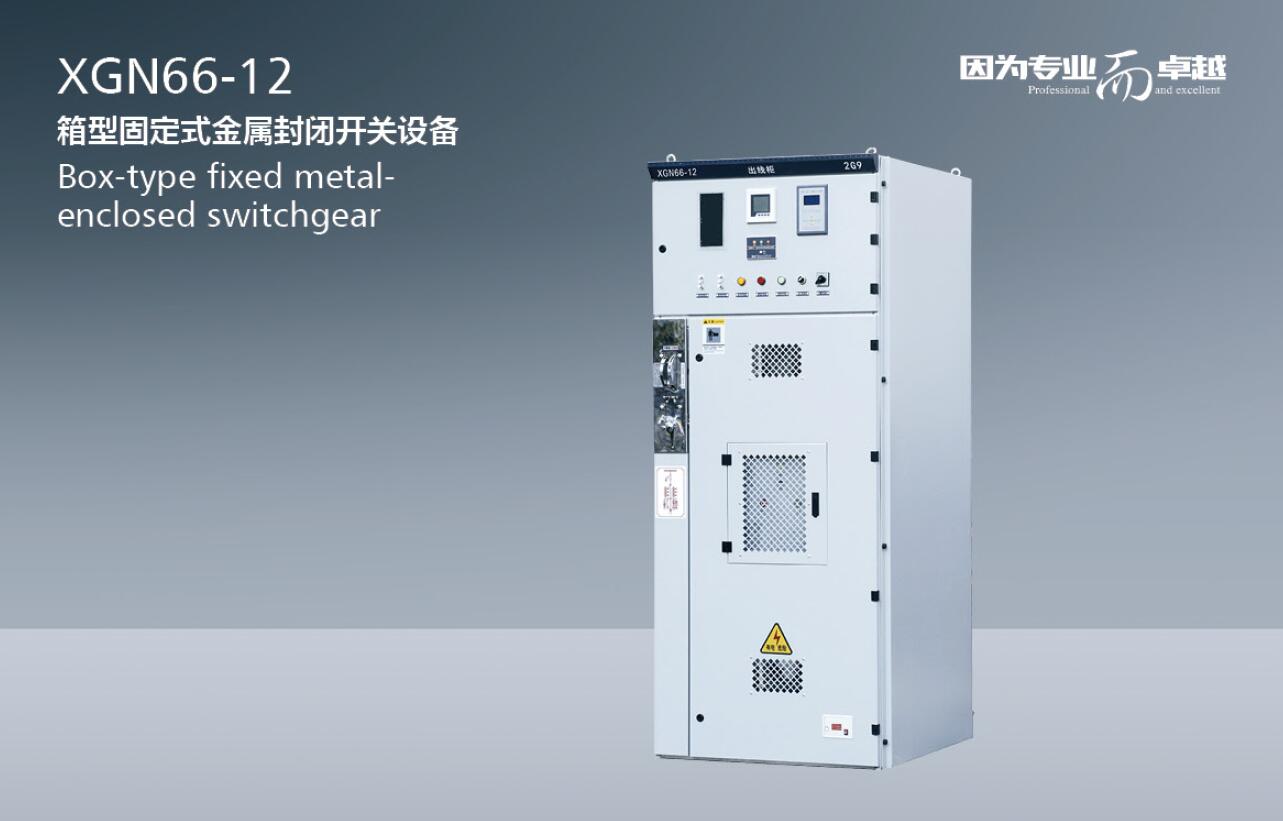

XGN66-12箱型固定式金属封闭开关设备

概述

XGN66-12箱型固定式金属封闭式开关设备（以下简称开关柜）适用于36-12kV三相交流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。
开关柜符合GB3906 《3.6 - 405kV交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求，开关柜外形美观、体积小、具有完整可靠的防误操作功能。开关柜内配装的主开关VS1-12型或ZN28-12型真空断路器，隔离开关采用GN30-12、GN19-10等型号的隔离开关，接地开关采用JN15-12型接地开关。

型号及意义

使用条件

● 环境温度：最高+40℃，最低-15℃；
● 海拔高度：不超过1000m；
● 相对温度：日平均值不大于95%，月平均值不大于90%；
● 地震强度不超过8级；
● 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

名称 单位 参数
额定电压 KV 3.6， 7.2 ，12
额定电流 A 630，1250
额定开断电流 KA 20，25，31.5
额定关合电流 KA 50，63，80
额定短时耐受电流（4S有效值） KA 20,25,31.5
额定峰值耐受电流（峰值） KA 50，63，80
1min工频耐受电压 KV 42
雷电冲击耐受电压 KV 75
辅助回路1min工频耐受电压 KV 2
防护等级 IP3X
外形尺寸（电缆出线、宽×深×高） mm 950×950×2300（常规）

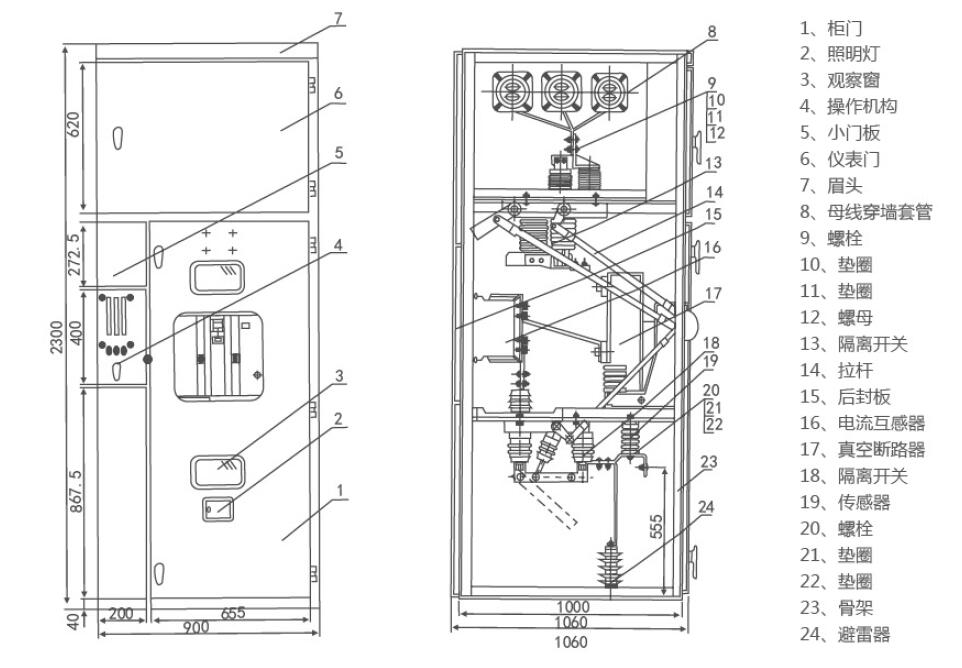

外形尺寸图

订货须知

● 一次接线方案图和一次接线方案排列图。
● 二次回路原理图、接线图、端子接线图。
● 一、二次设备清单。
● 开关拒平面布置图和母线桥架的安装位置。
● 备品备件和设备特殊使用条件请与本公司协商。
