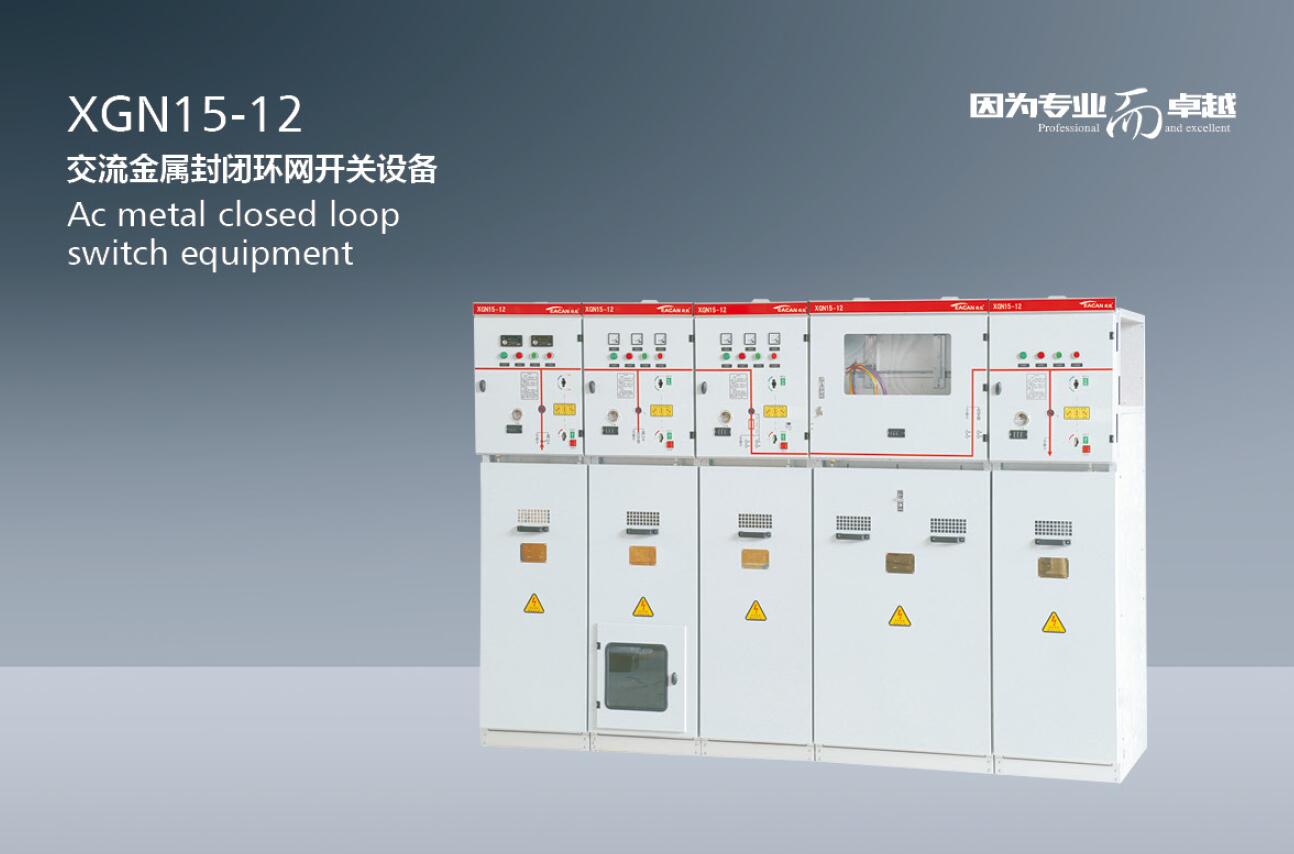

- HXGN15-12Металлическое распределительное устройство с замкнутым кольцом переменного тока
-
-
概述
XGN15-12交流金属封闭环网开关设备是以六氟硫开关作为主开关，整柜采用空气绝缘的开关设备。适用于配电自动化，结构紧凑、可扩充，具有结构简单、操作灵活、联锁可靠、安装方便的特点。对各种不同的用户要求均能提供满意的技术方案。由于传感技术和最新保护断电器的采用，加上先进的技术性能及轻便灵活的装配方案，可满足市场不断变化的要求。
XGN15-12交流金属封闭环网开关设备的主开关分别采用原装ABB产SFG型SF6负荷开关、FLN系列负荷开关、永磁机械真空断路器、GEPower/VacVB型真空断路器等。操作方式有手动、电动两种。
XGN15-12交流金属封闭环网开关设备适用于交流50Hz、12kv的电力系统，广泛应用于工业及民用电缆换网点及供电末端，特别适用于以下场所城市居民区配电、小型二次变电站、开闭所、工矿企业．商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
型号及含义
使用条件
● 周围环境温度：上限+40℃，下限15℃。
● 设备安装场所的最大海拔高度：1000m；
● 环境湿度：日平均相对湿度≤95%，月平均相对湿度≤90%；
● 地震热度不超过8度；
● 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
技术参数
|
名称
|
单位
|
参数
|
|
额定电压
|
KV
|
12
|
|
额定频率
|
Hz
|
50
|
|
主母线额定电流
|
A
|
630
|
|
主回路、接地回路额定短时耐受电流
|
kA/S
|
20/3,20/20
|
|
主回路、接地回路额定峰值耐受电流
|
KA
|
50
|
|
主回路、接地回路额定峰值关合电流
|
kA
|
50
|
|
负荷开关满容量开断数
|
次
|
100
|
|
熔断器开断电流
|
KA
|
31.5,40,50
|
|
机械寿命
|
次
|
2000
|
|
1min工频耐压（峰值）相对、对地/隔离断口
|
kV
|
42/48
|
|
雷电冲击耐受电压（峰值）相间、对地/隔离断口
|
kV
|
75/85
|
|
二次回路1min 工频耐受
|
kV
|
2
|
安装尺寸图
订货须知
订货时应提供下列技术资料：
· 主接线方案编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置图及开关柜的排列配置图等；
· 开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图；
· 开关柜内主要电气元件的型号，规格及数量；
· 开关柜使用在特殊环境条件时，应在订货时详细说明；
· 其它特殊要求，在订货前须详细书面说明、协商。
