- GCKВыдвижное распределительное устройство низкого напряжения
-
-
概述

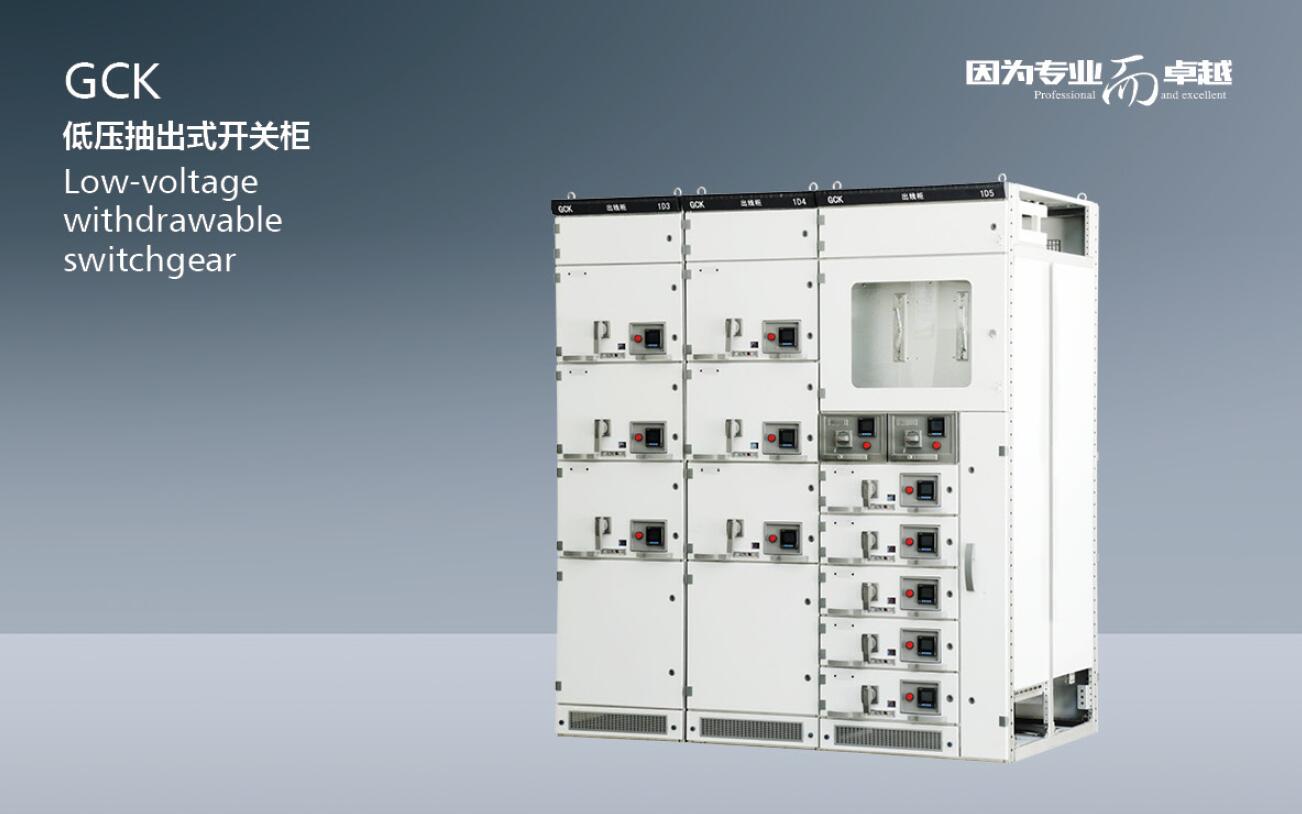

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)二部分组成，适用于发电厂、变电站工矿企业等电力用户作为交流50Hz，最大工作电压至RSOV，最大工作电流至3150A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
型号及其含义
使用条件
● 海拔不超过2000m。
● 周围空气温度不高于+40℃，并且24h内平均温度不高于+350℃，周围空气温度不低于50℃，
● 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度例如：+20℃时为90%。
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所：
● 与垂直面倾斜不超过5°。
● 本产品适台眦下温度运轴储存 25℃-+55℃，在短时间内（不超过24h）不超过+70℃。
● 如上述使用条件不能满足时，应由用户在订货时向我公司提出，协商解决。
技术参数
|
名称
|
参数
|
|
额定工作频率(Hz)
|
50
|
|
额定工作电压(V)
|
380,660
|
|
额定绝缘电压(V)
|
660
|
|
额定工作电流(A)
|
水平母线
|
630-3150
|
|
垂直母线
|
600
|
|
额定短时耐受电流
|
水平母线
|
80kA(有效值)/1秒
|
|
垂直母线
|
50kA(有效值)/1秒
|
|
额定峰值耐受电流
|
水平母线
|
176kA/0.1s
|
|
垂直母线
|
110kA/0.1s
|
|
主电路接插件(A)
|
200,400
|
|
辅助电路接插件(A)
|
10
|
|
工频耐压1分钟(V)
|
2500
|
|
防护等级
|
IP40
|
|
操作方式
|
就地，远方，自动
|
外形尺寸图
订货须知
订货时应提供下列技术资料
● 一次回路方案编号、设备型号、容量及单线系统图：
● 二次回路原理图如用户末提供要求，制造厂按标准提供
● 开关柜的排列国和配电室平面布置图；
● 主母线规格未提供妻求时制造厂按标准提供：
● 开关柜表面颜色（制造厂家标准的颜色为：浅豆色）；
● 若用户有其他要求可与我厂协商解决。
