MDTU200Интеллектуальный терминал управления распределением электроэнергии (DTU/FTU)

产品概述

MDTU200系列产品是针对户内、户外环网柜、配电房、箱式变电站和分支箱等配电自动化系统需求而设计的分布式智能配电管理终端。MDTU采用模块化设计理念，集DTU(FTU)、通讯管理等于一体。
MDTU200能完成对现场设备的遥测、遥信、遥调和遥控功能。通过现场总线，可完成对继电保护、智能仪表、直流屏、变压器等设备和传感器的数据采集和加工，通过一个（或多个）标准接口与配网主站系统（或子站系统）通讯完成数据传送功能，MDTU配置有完善的对上和对下通讯接口，可方便地实现对上对下的数据通讯和管理功能。

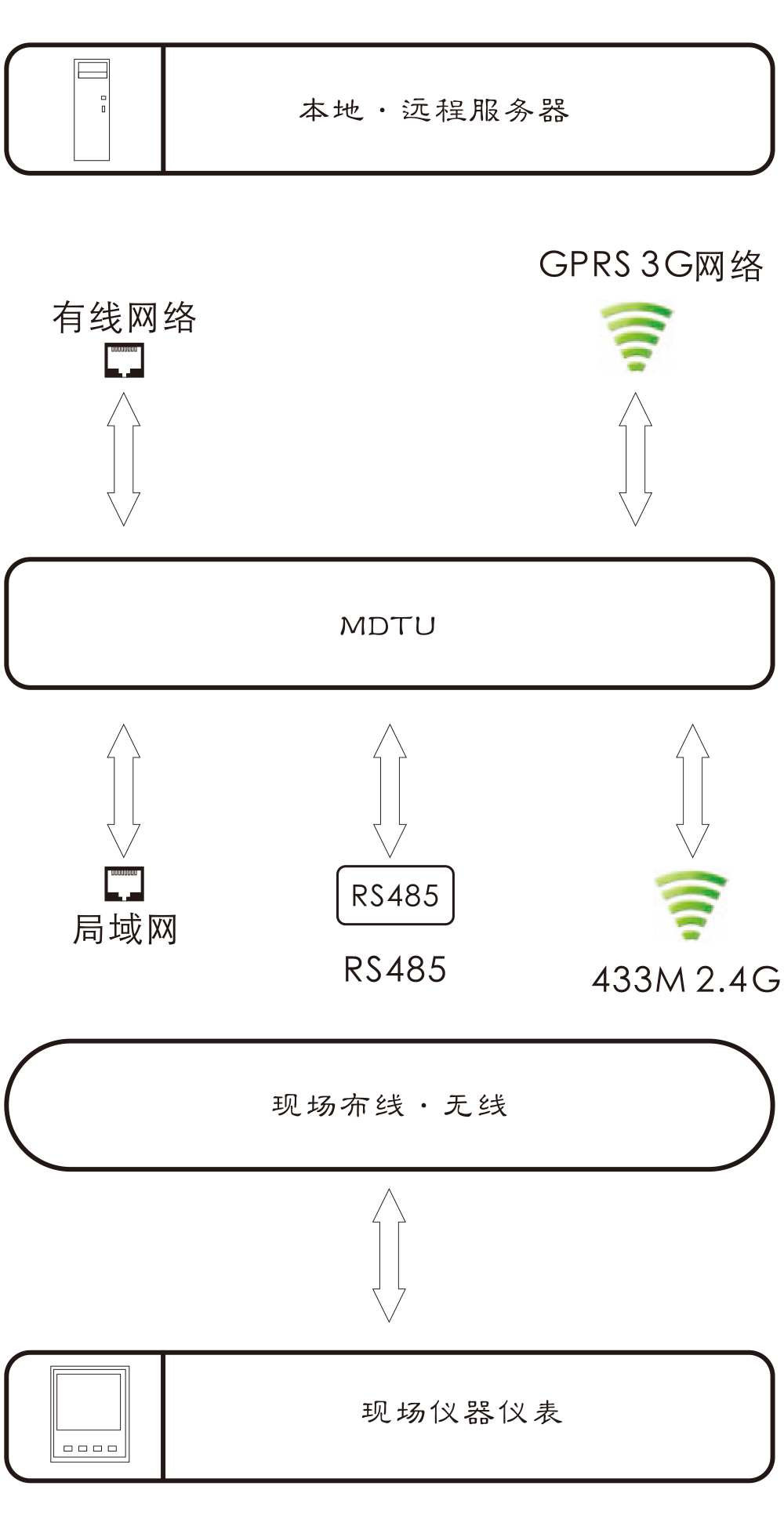

系统组网示意图

功能概述

● 远程监视与控制
● 数据测量与储存
● 通信功能
● 就地管理与控制
MDTU200采用对上有1路RJ45以太网接口，1路232调试接口，内置3G/4G无线数据接口，1路ST光纤接口，1路RS485通讯接口，用户能够根据现场的实际情况，方便地选择对上通讯方式与主站系统进行数据交互。对下有4路RS485接口，1路无线通讯接口，通过配套的配置软件，能够快速地完成数据采集与分析，装置可插入TF卡，完成上方指令和下方采集数据的储存。
MDTU200采用导轨式安装，可方便地安装于开关柜内部，通过配套的采集器件和装置，完成数据的采集与上传，通过配套的7寸TFT显示单元，用户可查询和分析装置的相关运行数据。MDTU为通信管理设备，现场仪器仪表与主站系统（服务器）之间通过MDTU进行数据交互，根据工程项目配置，
MDTU自动完成现场仪器仪表的数据采集、校验、解析、打包和上传。

装置接口资源

主要技术参数

项目 参数
功能接口 RS485接入 （1~16通道），波特率可变
移动网络接入 3G/4G网络接入，可指定网络运营商
其他无线 4.33M 2.4G等频段
USB接入 数据备份，程序更新
以太网接入 RJ45，10/100M，自适应
电源 工作范围 AC/DC 85~265V
功耗 ≤3W
环境安全 工作环境 温度：-10~55℃，相对湿度：≤95%RH
无腐蚀气体场合，海拔：≤2500m
储存环境 -25~75℃，相对湿度：≤93%RH
绝缘 输入、输出、电源对机壳>100MΩ

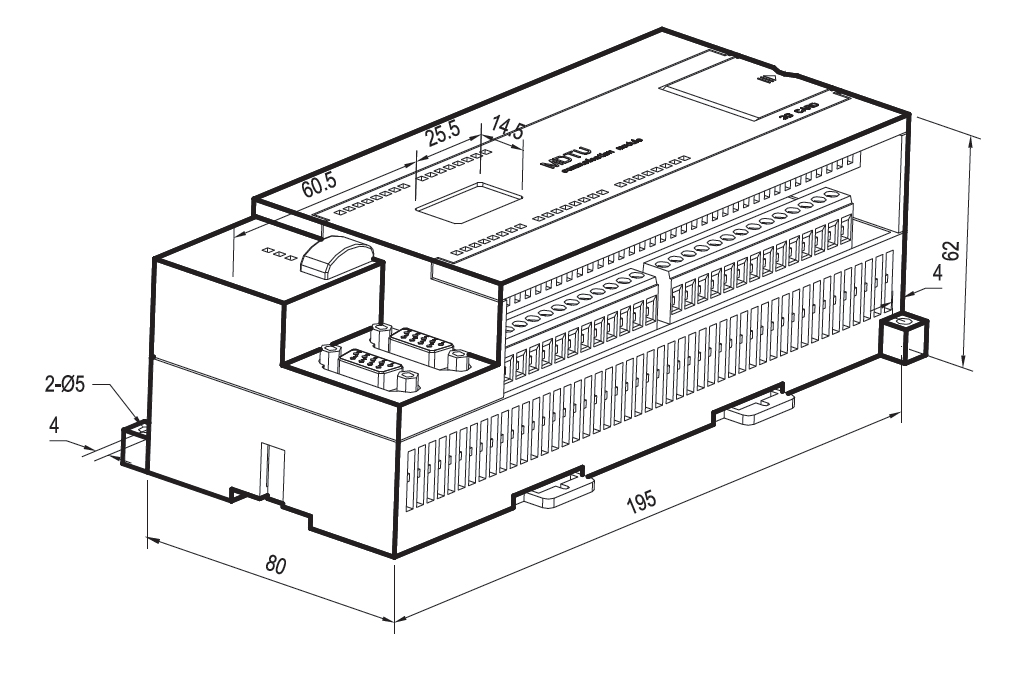

产品尺寸（单位：mm）
