YNSL-N系列Устройство контроля окружающей среды электропомещения

装置概述

  YNSL-N系列电房环境监控装置，主要用于配电房、变压器房、自动化机房、通讯机房和箱式变电站等场合，主要目的是监控电房内设备运行环境，提高电房综合管理，防止因细节不到位导致的事故。
  YNSL-N电房环境监控装置，具有安装使用方便等特点，装置采用壁挂式安装，适用于电房新建使用和电房改造。电房环境监控装置通过配套的传感器实时地检测环境的变化情况，通过内部程序控制启动相应的控制设备进行工作，改善运行环境，出现无法控制的情况时，可现场发生声光告警，同时可通过短信或数据上传方式通知管理员，减少事故损失。该装置具备较强的开放性，用户除以下介绍的功能外，还可根据现场实际情况进行功能增配。

型号与功能

主要技术指标

项目 YNSL-NA YNSL-NB YNSL-NC
工作电源 AC220V DC220V DV24V(订货前说明)
自身功耗 < 10VA(待机)
控制输出 照明输出10A，风机控制输出三相16A，除湿机控制输出三相16A，其他输出接点容量AC220V/5A
超声波驱鼠 频率：25kHz 功率：60db
温湿度参数 温度测量范围：-10~80℃，精度：±1℃，湿度测量范围20%~95%RH，精度：±5%RH，最大可配置24路温湿度传感器
门禁监控 2路开关量信号，接入电阻<20Ω
人体感应 2路开关量信号，有效探测距离>8米，角度：170°，接入电阻<20Ω
侵水探测 2路开关量输入信号，接入电阻<20Ω
通讯接口 RS485通讯接口，遵循modbus-RTU通讯协议，波特率1.2~19.2kbs
无线数据 - 支持移动2G/3G/4G数据传输和短信发送
备用电源时间 - 标准配置5天

系统组成框图及功能示意

外形与安装

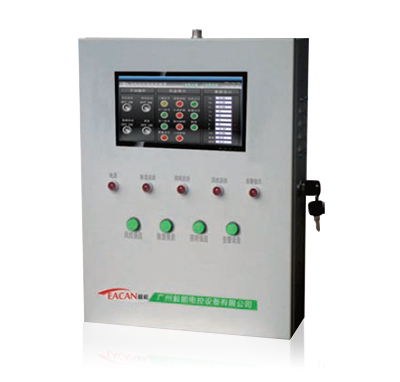

电房环境监控装置为壁挂式安装，外形尺寸为450×320×120mm详见左国，装置为下进下出线方式，具备备用电源装置为2个外形尺寸相同箱体，不具备的为1个箱体，装置应安装在方便操作且干燥的位置。
