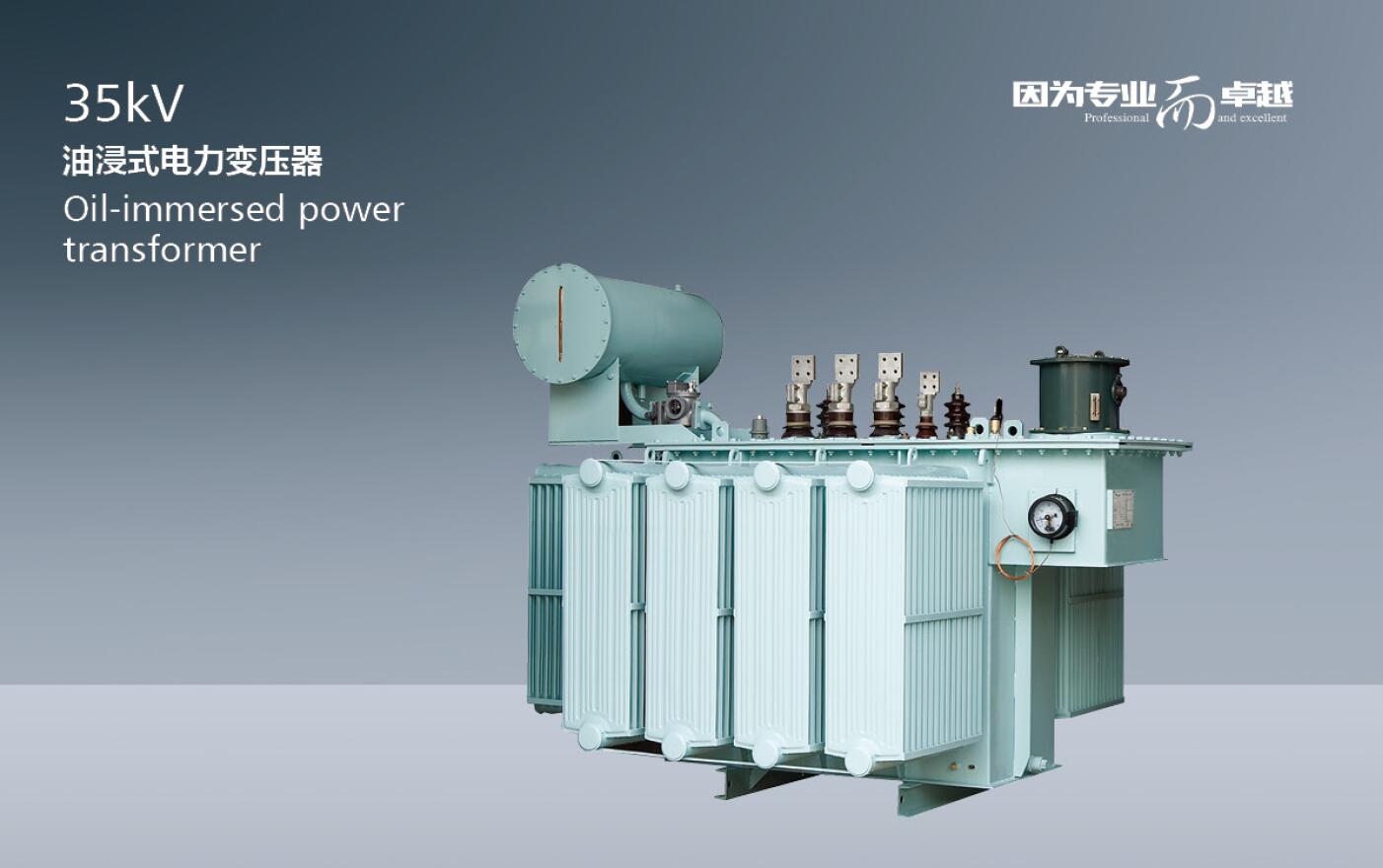

35kVМасляный силовой трансформатор

Обзор

Этот продукт подходит для энергосистем с переменным током 50 Гц и номинальным рабочим напряжением 35 кВ или ниже, в качестве оборудования для преобразования энергии для малых и средних подстанций, промышленных и горнодобывающих предприятий, а также государственных учреждений для распределения электроэнергии и осветительных нагрузок.
Продукт соответствует стандарту: GB1094.1-5.

Модель и ее значение

Условия работы

● Высота установки: не более 1000 м над уровнем моря
● Температура окружающей среды: -40℃~+40℃

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи Потери без нагрузки
(Вт) 		Потеря нагрузки
(Вт) 		Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		Вес (кг)
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ) 		тяжелое масло вес брутто
50 38.5
35 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		1.21/1.15 0.17 2 6.5 220 610
100 2.01/1.92 0.23 1.8 250 810
125 2.38/2.26 0.27 1.7 255 885
160 2.82/2.69 0.29 1.6 305 1040
200 3.33/3.16 0.34 1.5 403 1400
250 3.95/3.76 0.41 1.4 412 1450
315 4.76/4.53 0.49 1.4 430 1600
400 5.75/5.47 0.58 1.3 460 1700
500 6.92/6.58 0.69 1.2 525 2025
630 7.87 0.83 1.1 580 2315
800 9.41 0.98 1 645 2715
1000 11.54 1.15 1 745 3315
1250 13.94 1.41 0.9 825 3730
1600 16.67 1.70 0.8 955 4420

Контурные и установочные размеры


<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
50 1140 915 1430 550 550
100 1140 1040 1550 550 550
125 1140 1040 1580 550 550
160 1660 880 1620 660 660
200 1660 890 1650 660 660
250 1660 900 1690 660 660
315 1745 920 1760 660 660
400 1785 1000 1810 660 660
500 1815 1100 1850 820 820
630 1830 1115 1920 820 820
800 1905 1230 1960 820 820
1000 2260 1250 2135 820 820
1250 2415 1320 2165 820 820
1600 2505 1450 2235 820 820
