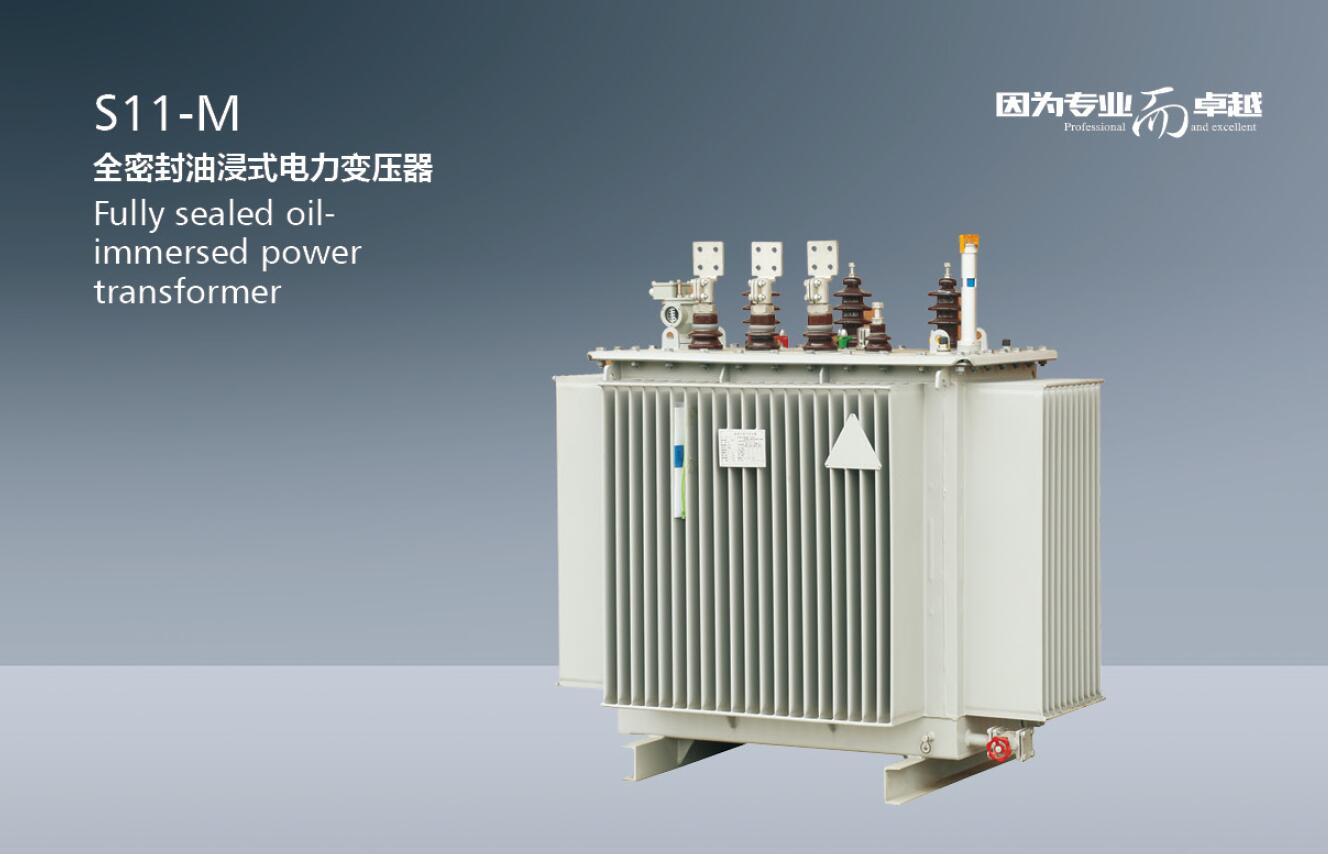

S11-MПолностью герметичный силовой трансформатор в масляной ванне

Обзор

Трансформатор силовой масляный полностью герметичный С11-М предназначен для энергосистем переменного тока частотой 50Гц, номинальным рабочим напряжением 10кВ и ниже, в качестве распределительного трансформатора для предприятий нефтяной, металлургической, химической промышленности, текстильной, легкой промышленности и запыленных мест.
Продукт соответствует стандарту: GB1094.1-5.

Модель и ее значение

Условия работы

● Высота установки: не более 1000 м над уровнем моря
● Температура окружающей среды: -40℃~+40℃

Технические параметры

<тело> Примечание. Значение потери нагрузки над косой чертой в таблице применимо к группе соединений Dyn11 или Yzn11, а значение потери нагрузки под косой чертой применимо к соединению Yyn0L.

Контур и установочные размеры

Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи Потери без нагрузки
(Вт) 		Потеря нагрузки
(Вт) 		Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		Вес (кг)
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ) 		тяжелое масло вес брутто
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		100 630/600 2.1 4 75 295
50 130 910/870 1.1 88 395
63 150 1090/1040 1 95 420
80 180 1310/1250 1 103 480
100 200 1580/1500 0.9 115 540
125 240 1890/1800 0.9 130 645
160 280 2310/220 0.8 145 740
200 340 2730/2600 0.8 175 885
250 400 3200/3050 0.7 195 1010
315 480 3830/3650 0.7 230 1205
400 570 4520/4300 0.6 255 1375
500 680 5410/5150 0.6 285 1620
630 810 6200 0.6 4.5 350 1960
800 980 7500 0.5 405 2310
1000 1150 10300 0.5 490 1690
1250 1360 12000 0.5 550 3315
1600 1640 14500 0.4 625 3795
<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
30 750 643 974 400 400
50 795 493 1013 400 400
63 800 665 1050 400 400
80 840 680 1075 400 400
100 775 690 1100 550 550
125 1260 900 1045 550 550
160 1090 720 1140 550 550
200 1180 780 1155 550 550
250 1175 750 1180 550 550
315 1315 890 1240 660 660
400 1330 910 1280 660 660
500 1390 930 1340 660 660
630 1545 1030 1410 820 820
800 1570 1020 1535 820 820
1000 1800 1250 1430 820 820
1250 1910 1130 1650 820 820
1600 2010 1220 1740 820 820
2000 2120 12807 1780 820 820
