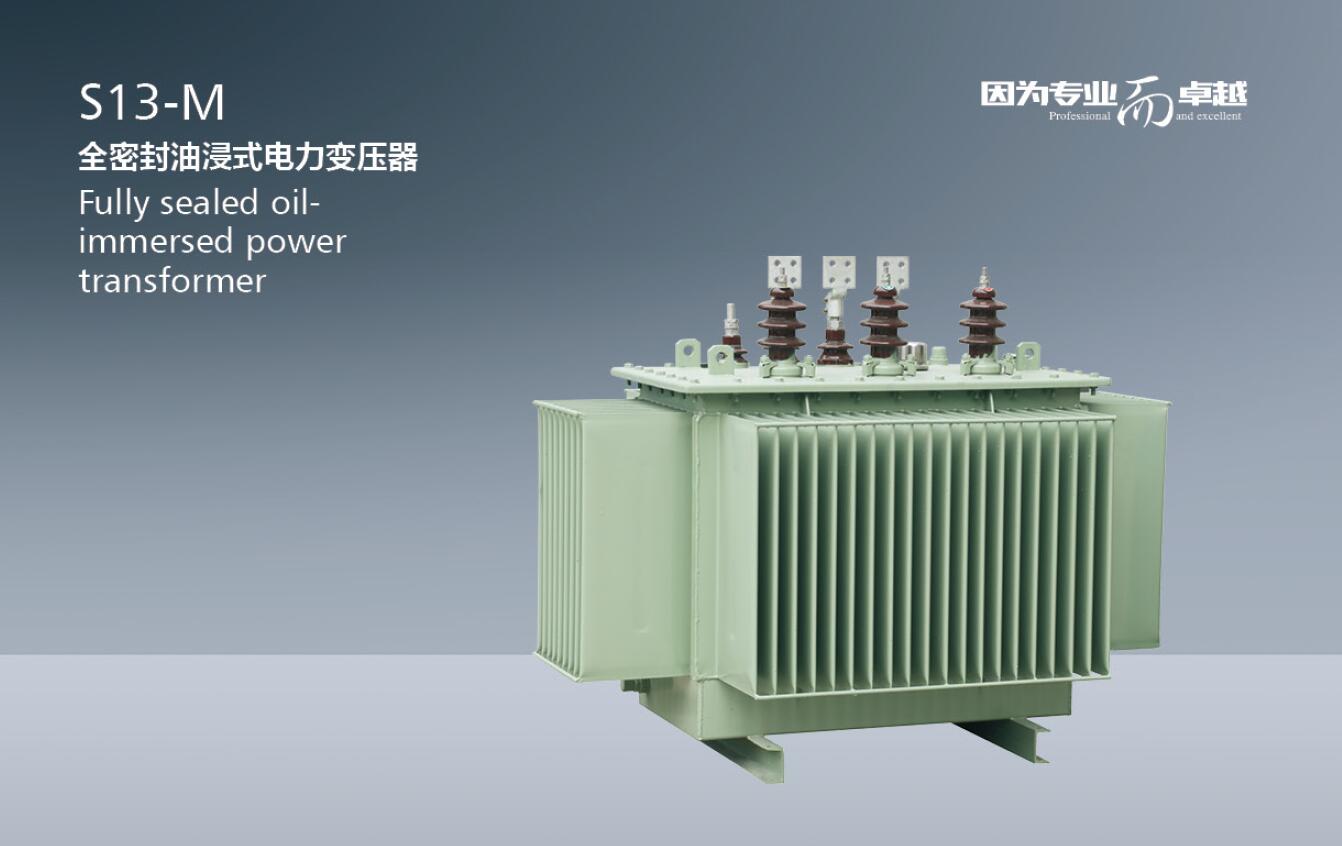

S13-MПолностью герметичный силовой трансформатор в масляной ванне

Обзор

Трансформаторы серии С13М могут найти широкое применение в высотных зданиях, торговых центрах, метрополитенах, аэропортах, вокзалах, промышленных и горнодобывающих предприятиях, буровых платформах, нефтедобывающих платформах, особенно для мест с повышенными требованиями пожарной безопасности, таких как горючие и взрывоопасные. и мест с суровыми климатическими условиями. Его также можно использовать для электроснабжения и освещения жилых районов, торговых улиц, горнодобывающих предприятий и сельской местности.

Модель и ее значение

Условия работы

● Высота установки: не более 1000 м над уровнем моря
● Температура окружающей среды: -40℃~+40℃

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи Потери без нагрузки
(Вт) 		Потеря нагрузки
(Вт) 		Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		Вес (кг)
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ) 		тяжелое масло вес брутто
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		80 630/600 2.1 4 32 320
50 100 910/870 2.0 89 370
63 110 1090/1040 1.9 95 420
80 130 1310/1250 1.8 120 490
100 150 1580/1500 1.6 125 600
125 170 1890/180 1.5 135 690
160 200 2310/220 1.4 155 815
200 240 2730/2600 1.3 168 920
250 290 3200/3050 1.2 200 1020
315 340 3830/3650 1.1 230 1160
400 410 4520/4300 1.0 235 1385
500 480 5410/5150 1.0 260 1670
630 570 6200 0.9 4.5 310 1920
800 700 7500 0.8 465 2330
1000 830 10300 0.7 510 2680
1250 970 12000 0.6 625 2995
1600 1170 14500 0.6 640 3610

Контурные и установочные размеры

<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
30 750 500 850 400 400
50 760 530 890 400 400
63 785 580 920 400 400
80 810 670 930 400 400
100 835 735 990 550 550
125 840 715 1000 550 550
160 1030 655 1035 550 550
200 1095 700 1050 550 550
250 1145 740 1120 550 550
315 1210 800 1180 660 660
400 1290 880 1200 660 660
500 1355 925 1305 660 660
630 1470 1000 1385 820 820
800 1510 1080 1420 820 820
1000 1670 1160 1470 820 820
1250 1790 1360 1530 820 820
1600 1930 1390 1740 820 820
