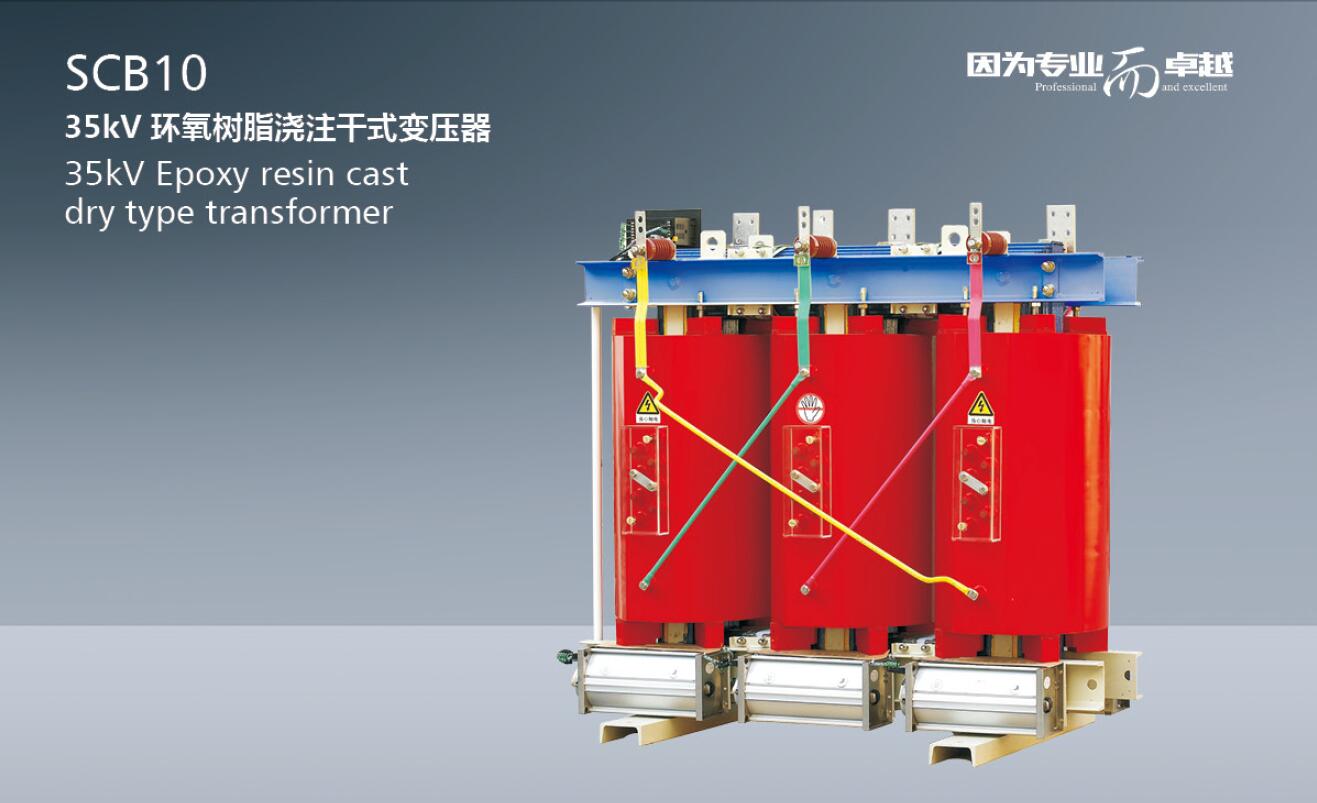

SCB1035кВ литье эпоксидной смолы сухого трансформатора

Обзор

Этот продукт имеет широкий спектр областей применения, особенно подходит для использования в местах с высокими требованиями к противопожарной защите, таких как шахты, нефтяные месторождения, метро, ​​электростанции, школы, больницы, коммерческие центры, высотные здания и все системы внутренней конфигурации. .
Продукт соответствует стандартам: GB1094.1-5, GB1094.11.

Модель и ее значение

Условия работы

● Высота установки превышает 1000 м над уровнем моря;
● Форма сигнала напряжения источника питания похожа на синусоиду;
● Симметрия многофазного напряжения питания: Напряжение питания, подключенное к многофазному трансформатору, должно быть примерно симметричным.
● Температура окружающей среды: максимальная температура +40℃
Максимальная среднесуточная температура +30℃
Самая высокая среднегодовая температура +20℃
Минимальная температура -30°C (применимо к внутренним трансформаторам)

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи загрузить
(120°С) 		нет загрузки Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		тяжелое масло вес брутто
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ)
50 35
38.5 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		1.43 0.45 2.8 6 720 770
100 2.09 0.63 2.4 890 950
160 2.83 0.792 1.8 1000 1060
200 3.33 0.882 1.8 1260 1320
250 3.80 0.99 1.6 1420 1480
315 4.51 1.18 1.6 1730 1790
400 5.42 1.38 1.4 1840 1900
500 6.65 1.62 1.4 2200 2270
630 7.70 1.86 1.2 2630 2700
800 9.12 2.16 1.2 3260 3330
1000 10.45 2.43 1.0 3990 4060
1250 12.73 2.84 0.9 4470 4540
1600 15.49 3.24 0.9 5570 5640
2000 18.24 3.83 0.9 6410 6480
2500 21.85 4.46 0.9 6930 7030

Контурные и установочные размеры

<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
50 1180 890 1050 660 660
100 1250 900 1350 660 660
160 1540 920 1660 820 820
200 1620 920 1750 820 820
250 1650 940 1800 820 820
315 1670 940 1850 820 820
400 1720 1150 1900 820 820
500 1810 1150 1940 820 1070
630 1850 1150 1990 820 1070
800 1990 1150 2010 1070 1070
1000 2020 1150 2040 1070 1070
1250 2080 1150 2120 1070 1070
1600 2130 1150 2320 1070 1070
2000 2180 1150 2480 1070 1070
2500 2200 1150 2600 1070 1070
3150 2580 1320 2610 1070 1070
4000 2680 1320 2650 1070 1070
5000 2890 1350 2680 1475 1070
6300 2980 1700 2800 1475 1070
