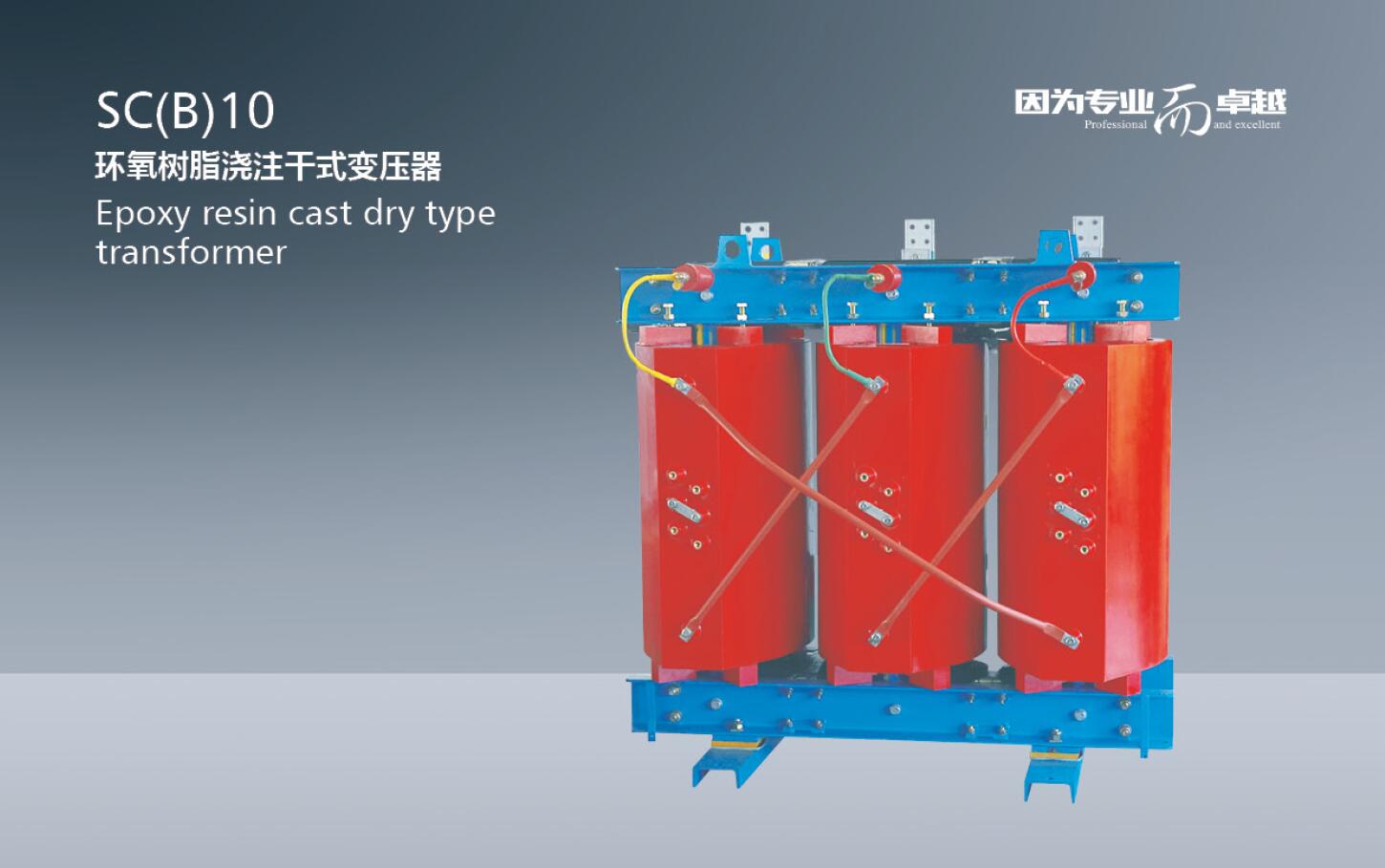

SC(B)10Заливка эпоксидной смолой сухого трансформатора

Обзор

Этот продукт имеет широкий спектр областей применения, особенно подходит для использования в местах с высокими требованиями к противопожарной защите, таких как шахты, нефтяные месторождения, метро, ​​электростанции, школы, больницы, коммерческие центры, высотные здания и все системы внутренней конфигурации. .
Продукт соответствует стандартам: GB1094.1-5, GB1094.11.

Модель и ее значение

Условия работы

● Высота установки превышает 1000 м над уровнем моря;
● Форма волны напряжения питания: похожа на синусоиду;
● Симметрия многофазного напряжения питания: Напряжение питания, подключенное к многофазному трансформатору, должно быть примерно симметричным.
● Температура окружающей среды: максимальная температура +40℃
Максимальная среднесуточная температура +30℃
Самая высокая среднегодовая температура +20℃
Минимальная температура -30°C (применимо к внутренним трансформаторам)

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи загрузить нет загрузки Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		тяжелое масло вес брутто
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ)
30 6
6.3
6.6
10
10.5
11		 ±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.71 0.19 1.6 4 220 250
50 1 0.27 1.4 360 410
80 1.38 0.37 1.2 450 490
100 1.57 0.4 1.1 540 580
125 1.85 0.47 1.0 630 670
160 2.13 0.54 1.0 745 795
200 2.52 0.62 0.9 850 910
250 2.75 0.72 0.8 1010 1065
315 3.47 0.88 0.8 1235 1295
400 3.99 0.98 0.7 1370 1430
500 4.88 1.16 0.7 1565 1625
630 5.87 1.34 0.6 1855 1930
630 5.96 1.3 0.6 6 1800 1875
800 6.95 1.52 0.5 2140 2215
1000 8.13 1.77 0.45 2535 2620
1250 9.69 2.09 0.45 3100 3190
1600 11.73 2.45 0.45 3705 3830
2000 14.45 3.05 0.4 4230 4380
2500 17.17 3.5 0.4 5230 5380

Контурные и установочные размеры

<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
30 580 405 600 300 300
50 620 475 730 300 350
80 900 500 820 450 450
100 940 500 860 450 450
125 970 500 890 450 450
160 1060 650 930 550 550
200 1100 650 985 550 550
250 1140 650 1070 660 660
315 1170 760 1130 660 660
400 1360 760 1155 660 660
500 1300 760 1190 660 660
630 1370 760 1220 660 660
630 1370 760 1190 660 660
800 1440 760 1225 660 660
1000 1480 920 1330 820 820
1250 1580 920 1480 820 820
1600 1660 920 1550 820 820
2000 1720 920 1710 820 820
2500 1820 920 1780 1070 1070
