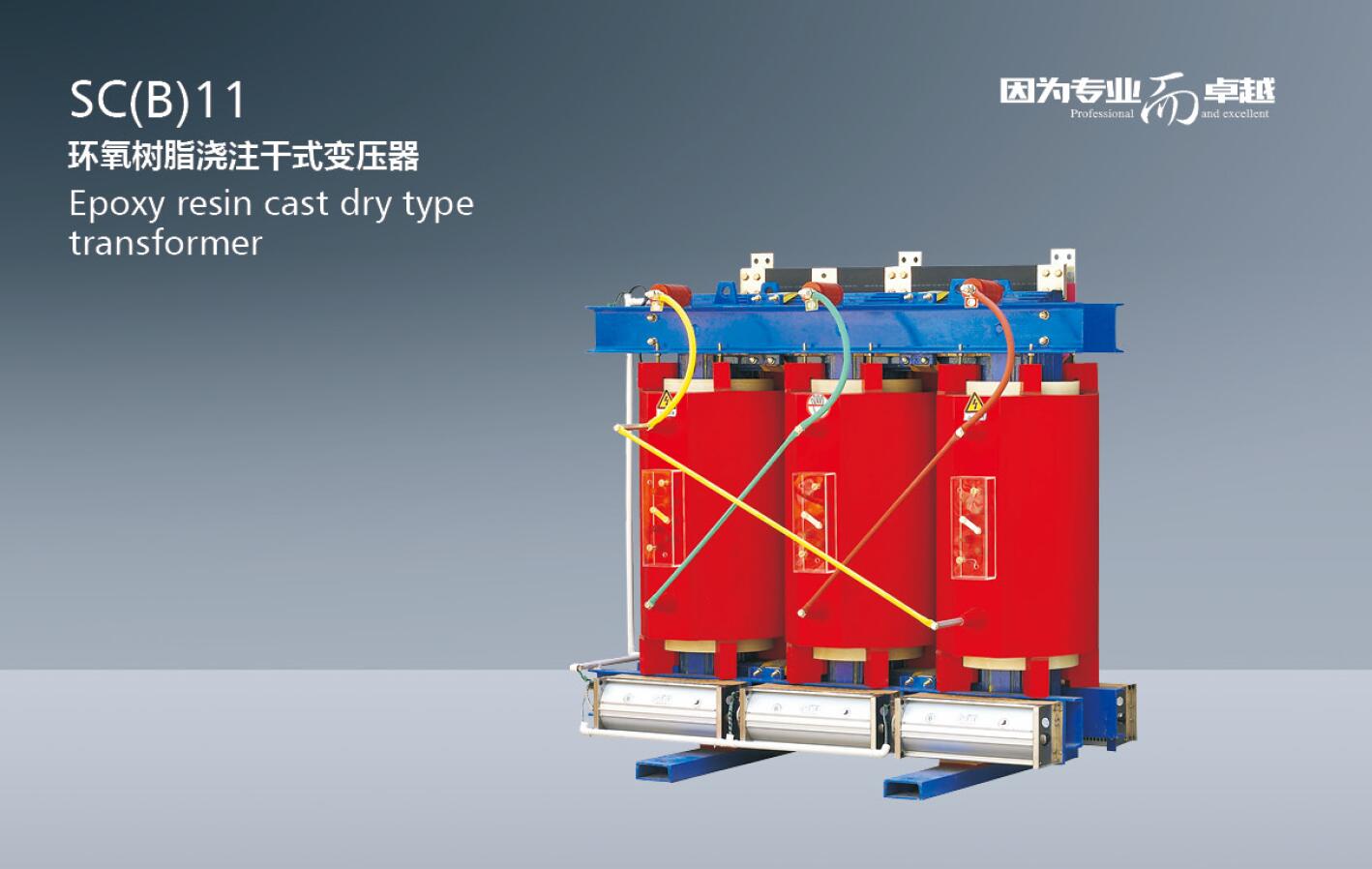

SC(B)11Заливка эпоксидной смолой сухого трансформатора

Обзор

Этот продукт имеет широкий спектр областей применения, особенно подходит для использования в местах с высокими требованиями к противопожарной защите, таких как шахты, нефтяные месторождения, метро, ​​электростанции, школы, больницы, коммерческие центры, высотные здания и все системы внутренней конфигурации. .
Продукт соответствует стандартам: GB1094.1-5, GB1094.11.

Модель и ее значение

Условия работы

● Высота установки превышает 1000 м над уровнем моря;
● Форма волны напряжения питания: похожа на синусоиду;
● Симметрия многофазного напряжения питания: Напряжение питания, подключенное к многофазному трансформатору, должно быть примерно симметричным.
● Температура окружающей среды: максимальная температура +40℃
Максимальная среднесуточная температура +30℃
Самая высокая среднегодовая температура +20℃
Минимальная температура -30°C (применимо к внутренним трансформаторам)

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи Загрузка нет загрузки Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		тяжелое масло вес брутто
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ)
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.71 0.17 2.4 4 220 250
50 1.00 0.24 2.1 360 410
80 1.38 0.33 1.8 450 490
100 1.57 0.36 1.8 540 580
125 1.85 0.42 1.6 630 670
160 2.13 0.48 1.5 745 795
200 2.53 0.55 1.4 850 910
250 2.76 0.64 1.4 1010 1065
315 3.47 0.79 1.2 1235 1295
400 3.99 0.88 1.2 1370 1430
500 4.88 1.04 1.2 1565 1625
630 5.91 1.21 1.0 1855 1930
630 5.96 1.17 1.0 6 1800 1875
800 6.95 1.36 1.0 2140 2215
1000 8.13 1.59 1.0 2535 2620
1250 9.69 1.88 1.0 3100 3190
1600 11.73 2.20 1.0 3705 3830
2000 14.54 2.72 0.8 4230 4380
2500 17.27 3.20 0.8 5230 5380

Контурные и установочные размеры

<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
30 640 520 770 300 350
50 675 580 780 300 350
80 880 760 940 450 660
100 935 760 960 450 660
125 955 760 1010 450 660
160 1020 760 1030 550 660
200 1030 760 1200 550 660
250 1160 760 1100 660 660
315 1500 1150 1500 660 660
400 1220 760 1205 660 660
500 1250 760 1230 660 660
630 1380 760 1220 660 660
630 1430 760 1190 660 660
800 1500 760 1225 660 660
1000 1690 920 1330 820 820
1250 1560 920 1480 820 820
1600 1710 1020 1550 820 820
2000 1820 1170 1710 820 820
2500 1820 920 1780 1070 1070
