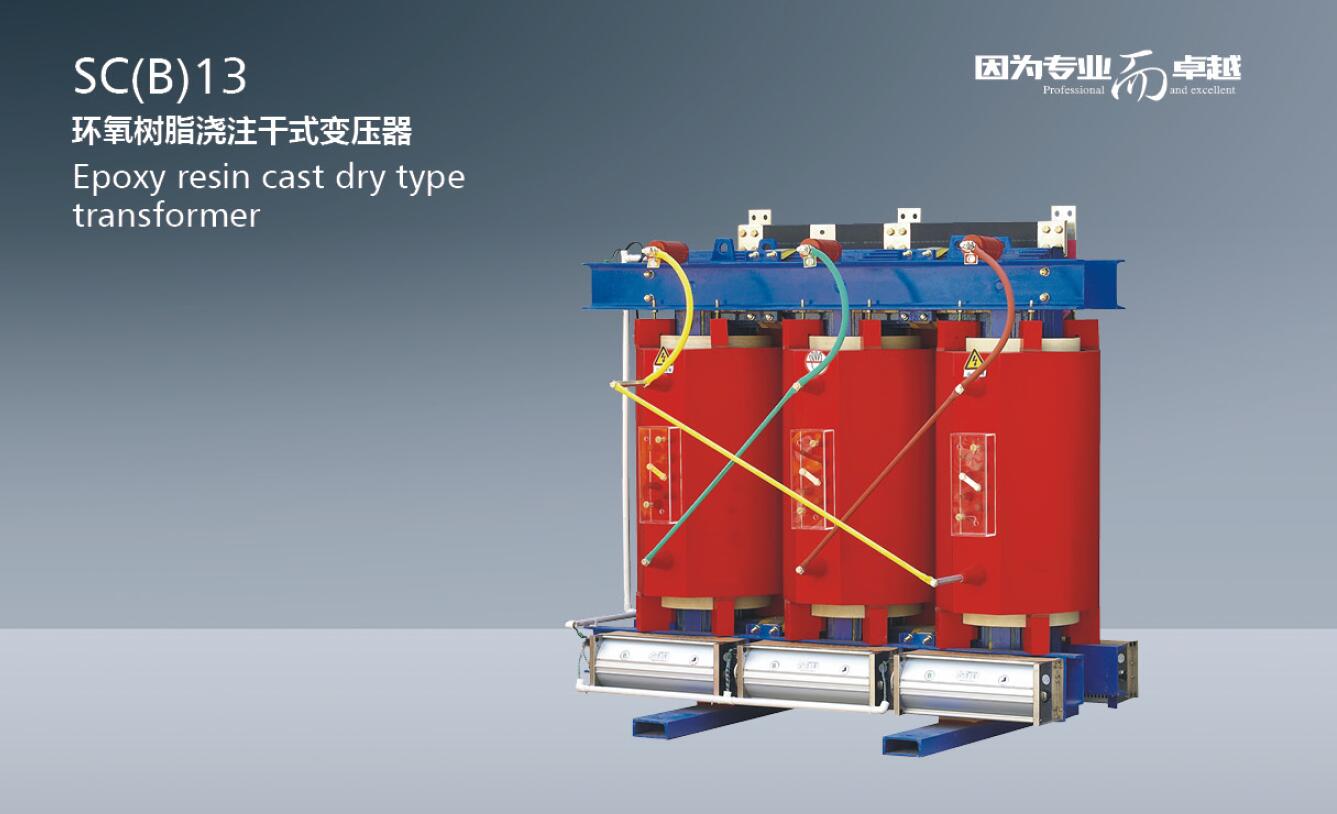

SC(B)13Заливка эпоксидной смолой сухого трансформатора

Обзор

Этот продукт имеет широкий спектр областей применения, особенно подходит для использования в местах с высокими требованиями к противопожарной защите, таких как шахты, нефтяные месторождения, метро, ​​электростанции, школы, больницы, коммерческие центры, высотные здания и все системы внутренней конфигурации. .

Модель и ее значение

Условия работы

● Высота установки превышает 1000 м над уровнем моря;
● Форма волны напряжения питания: похожа на синусоиду;
● Симметрия многофазного напряжения питания: Напряжение питания, подключенное к многофазному трансформатору, должно быть примерно симметричным.
● Температура окружающей среды: максимальная температура +40℃
Максимальная среднесуточная температура +30℃
Самая высокая среднегодовая температура +20℃
Минимальная температура -30°C (применимо к внутренним трансформаторам)

Технические параметры

<тело>
Номинальная мощность
(кВА) 		комбинация напряжения метка группы связи Загрузка нет загрузки Ток холостого хода
(%) 		Сопротивление короткого замыкания
(%) 		тяжелое масло вес брутто
Высокое давление
(кВ) 		Диапазон отводов высокого напряжения Низкое давление
(кВ)
30 6
6.3
6.6
10
10.5
11 		±5%
±2×2.5% 		0.4 Yyn0
Dyn11 		0.71 0.17 2.4 4 220 250
50 1.00 0.24 2.1 360 410
80 1.38 0.33 1.8 450 490
100 1.57 0.36 1.8 540 580
125 1.85 0.42 1.6 630 670
160 2.13 0.48 1.5 745 795
200 2.53 0.55 1.4 850 910
250 2.76 0.64 1.4 1010 1065
315 3.47 0.79 1.2 1235 1295
400 3.99 0.88 1.2 1370 1430
500 4.88 1.04 1.2 1565 1625
630 5.91 1.21 1.0 1855 1930
630 5.96 1.17 1.0 6 1800 1875
800 6.95 1.36 1.0 2140 2215
1000 8.13 1.59 1.0 2535 2620
1250 9.69 1.88 1.0 3100 3190
1600 11.73 2.20 1.0 3705 3830
2000 14.54 2.72 0.8 4230 4380
2500 17.27 3.20 0.8 5230 5380

Контурные и установочные размеры

<тело>
Номинальная мощность (кВА) Габаритные и установочные размеры (мм)
L W H C1 C2
30 600 425 630 300 350
50 640 495 760 300 350
80 930 525 850 450 660
100 970 525 890 450 660
125 990 530 930 450 660
160 1080 670 960 550 660
200 1120 670 1020 660 660
250 1160 780 1105 660 660
315 1190 780 1165 660 660
400 1280 780 1190 660 660
500 1325 785 1130 660 660
630 1400 790 1230 660 660
800 1470 795 1270 820 820
1000 1510 950 1370 820 820
1250 1610 950 1525 820 820
1600 1690 960 1690 820 820
2000 1755 960 1750 820 820
2500 1850 960 1830 1070 1070
2500 1820 920 1780 1070 1070
